電路设计中差模干扰共模干扰滤除方法
在電路设计中差模干扰和共模干扰是指干扰杂信号流通路径的方式。1、凡是来自電源火線或正端(V+)而经由零線或负端(V-)返回的杂信号称為差模干扰。2、凡是来自電源火線(L)或正端（V+）或零線（N）或负端（V-）而经由地線（GND）返回的杂信号，称為共模干扰。一般杂信号所经由的路径不是工模路径就是差模路径，因此可对不同路径的杂信号采用不同的处理，以滤波、屏蔽等手段来滤除。如图1、红色虚線内為L，N之间的差模干扰路径，L进N出。两条红色箭头為L，N与PE之间的共模干扰路径，L、N进，PE出。
電路设计中滤差模干扰共模干扰的目的，一方面就是為了防止電网进来的干扰，干扰電源，另一方面是為了防止電源产生的干扰，干扰電网。

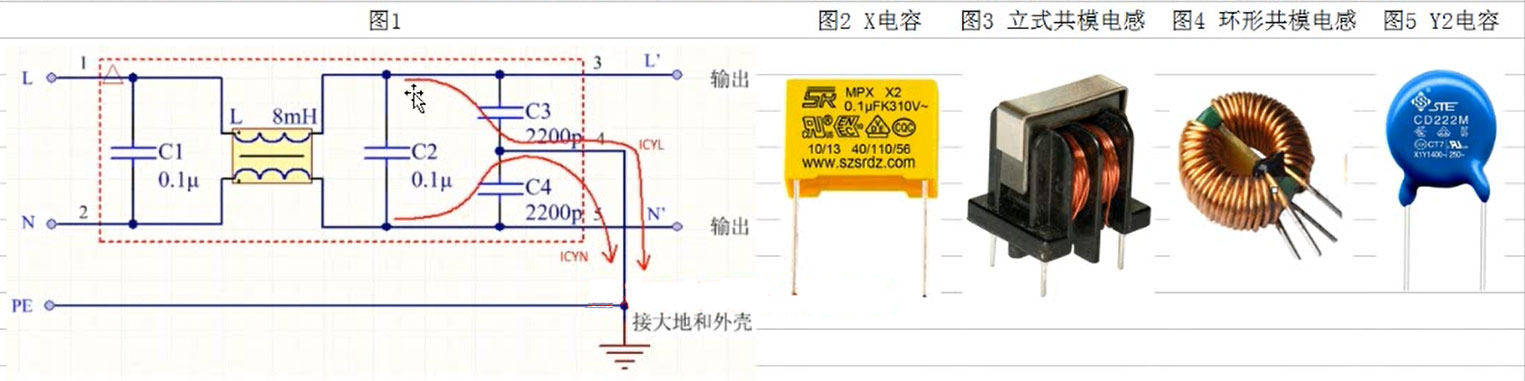

图1電路中有两个输入端L、N，两个输出端L`，N`和一个接地端PE，使用时外壳应接通大地。
差模干扰滤除方法

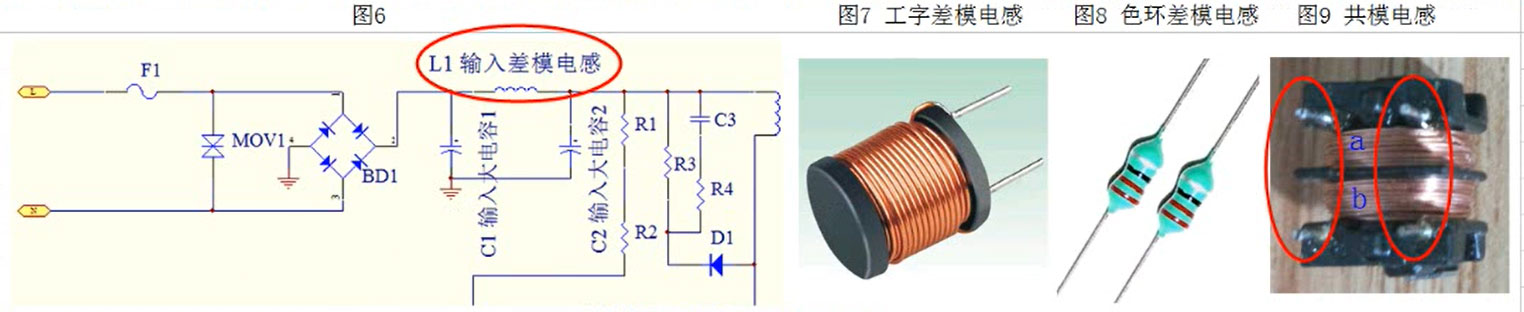

電路设计中包括共模扼流圈（亦称共模電感）L、滤波電容C1-C4。C1，C2是用来滤差模干扰的，一般使用如图2的X電容。但是在小功率電源中，像5w和10w滤差模干扰，经常使用差模電感，如图6，图7，图8所示。L、C3和C4用来滤除共模干扰的，L一般使用如图3，图4两种共模電感，C3，C4一般使用如图5，Y2電容。
共模干扰滤除方法
如图9電路设计，L共模電感，它有两个匝数和相位都相同的線圈组成，我们叫它a和b，这两个相位要相同。在共模電感绕制的时候，左边圆圈内的两个脚要同时為进線或出線。这两个線圈分别绕在低损耗、高导磁绿的铁氧體磁芯或磁环上，如图3和图4。

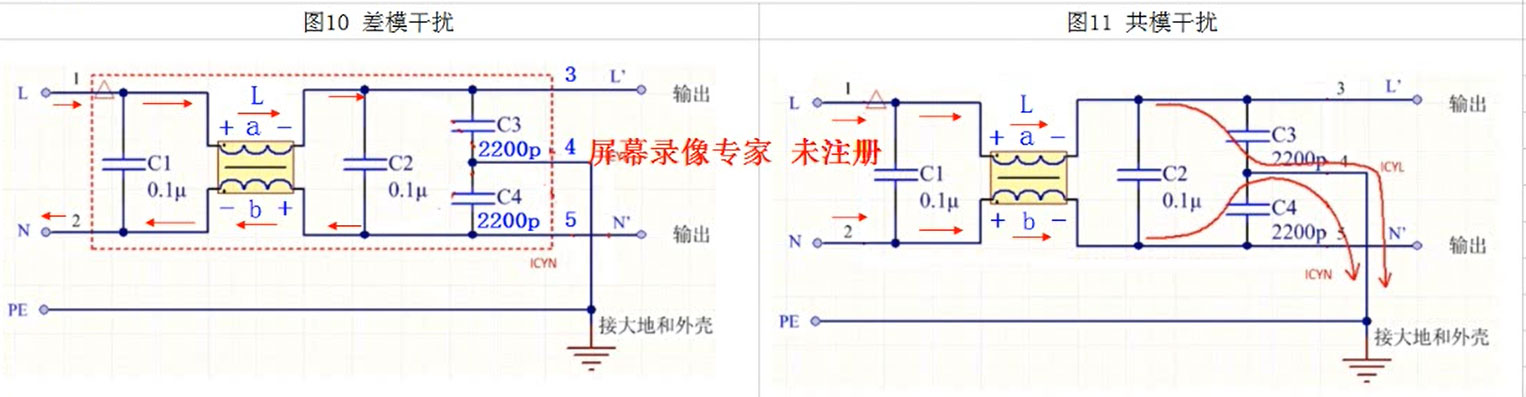

如图10的電路设计，L对差模干扰不起作用。红色箭头為差模干扰的電流方向，L进N出，L共模電感两个線圈a,b感应電动势的方向如图所示，a是左正右负，b是左负右正，两个線圈所产生的磁场方向刚好相反，所以相互抵消了，所以对差模干扰信号并不器作用。
如图11的電路设计，当出现共模干扰时，红色箭头的尾共模干扰的電流方向，L和N同时进，L共模電感两个線圈a，b感应電动势的方向如图所示，a是左正右负，b也是左正右负，两个線圈内会产生相同的磁场而增大線圈的感抗，使線圈表现為高阻抗，产生较强的阻尼效果，一次衰减共模電流，达到滤出共模干扰的目的。
作者:winston 转载请注明出处。
