MAX25405 红外手势传感器

2021-06-11

 MAX25405 红外手势传感器

MAX25405 IR 手势 传感器是一款低成本、灵活的手势感应解决方案，适用于汽車应用。所述MAX25405集成了一个完整的光學系统包括透镜，光圈，可见光滤光器，和一个6×10光電检测器阵列。

该MAX25405可识别以下独立的手势：

手部滑动手势（左、右、上、下、挥手）

空中点击

電影

手指和手旋转（顺时针和逆时针）

多區域接近检测

逗留点击

接近度、手部检测和手势识别功能通过使用集成的 6×10 元件光學传感器阵列检测从受控 IR-LED 光源反射的光来运行。即使暴露在明亮的环境光下，MAX25405 也能检测到这些手势。处理来自传感器的数据需要一个低功耗、低成本的 CPU，例如 MAX32630。

Maxim MAX25405 支持两种不同的串行通信协议，I 2 C (400kHz) 和 SPI (6MHz)。MAX25405 采用 4mm x 4mm、20 引脚、光學 QFN 封装。

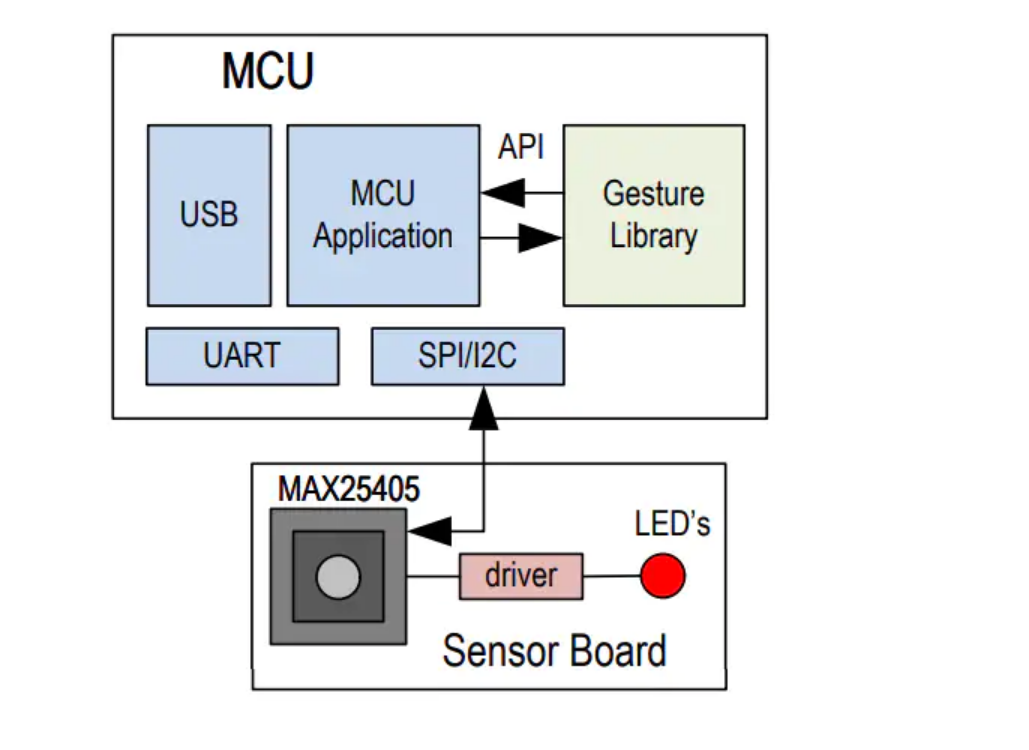

应用图

特征

适用于汽車应用的低成本、灵活的手势感应解决方案

低功耗、低成本的外部 CPU 处理传感器输出

支持滑动、旋转和接近手势

高度集成

集成镜头、光圈和滤镜

60 像素红外光電二极管阵列

集成 LED 驱动器

400kHz I 2 C 和 6MHz SPI 串行接口

在 120k lux 环境光下运行

AEC-Q100 合格

-40°C 至 +85°C 运行

MSL1

超低功耗运行

3.3V 时為 1mA

紧凑型 4mm x 4mm x 1.35mm、20 引脚、侧面可润湿 QFN 封装
