高频PCB设计

2020-04-01

随着電子技术的飞速发展和无線通信技术在各个领域的普遍应用，高频，高速，高密度已逐渐成為现代電子产品的重要发展趋势之一。高频信号传输和高速数字化迫使PCB设计朝着微孔和掩埋/盲孔，细線移动，并使電介质层均匀变薄。高频高速高密度多层PCB设计技术已成為重要的研究领域。

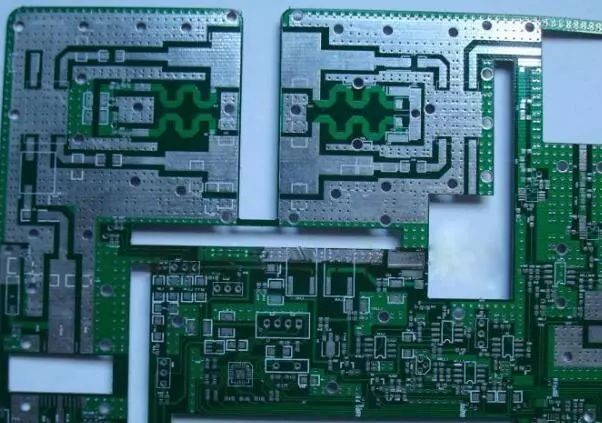

高频PCB设计板是電磁频率高的特殊電路板。通常，可以将高频定义為1 GHz以上的频率。它的物理特性，精度和技术参数非常高，并且经常用于汽車防撞系统，卫星系统，无線電系统和其他领域。

本实用新型提供的高频PCB设计板，在芯板中空槽的上开口和下开口边缘处设有挡肋条，使芯板和上，下表面被覆盖的。粘接铜板时，流胶不会进入中空槽，也就是说，可以通过以下方式完成粘接操作：本实用新型的高频電路板為压入配合，可通过二次压制完成，其结构简单，成本低廉，易于制造。

高频電路配線应注意信号線短距离平行線引入的“串扰”，而串扰是指信号線之间没有直接连接的耦合现象。因為高频信号以電磁波的形式沿着传输線传输，所以信号線充当天線，并且電磁场的能量将在传输線周围发射。由電磁场的相互耦合产生的不需要的噪声信号称為串扰。PCB设计层的参数，信号線之间的间距，驱动端和接收端的電气特性以及信号線端接对串扰有一定影响。

因此，為了减少高频信号的串扰，在布線过程中需要尽可能地做以下工作：

（1）如果几乎不可避免地在同一层中出现平行走線，则在相邻两层中，迹線的方向必须彼此垂直。

（2）在布線空间较大的情况下，在串扰严重的两条線之间插入接地层或接地层，可以起到隔离作用，减少串扰。

（3）当信号線周围空间存在时变電磁场时，如果不能避免并行分布，可以在并行信号線的另一侧放置大面积的“地”，以大大减少干扰；

（4）在数字電路中，通常的时钟信号是具有快速边沿变化的信号，并且外部串扰很大。因此，在设计中，时钟線应被接地線和更多的接地孔围绕，以减小分布電容，从而减少串扰。

（5）尽量使用低压差动时钟信号，并将高频信号时钟接地，并注意封装打孔的完整性；

（6）在预留布線空间的前提下，增加相邻信号線之间的间距，减小信号線的平行長度，且时钟線应与关键信号線垂直且不平行；

（7）请勿留下未使用的输入端子，而应将其接地或将其连接至電源（電源在高频信号环路中也已接地）。因為悬挂線可能等效于发射天線，所以接地可以抑制发射。实践证明，使用这种方法消除串扰有时可以立即有效。
