電路设计中的平均功率输出注意事项

2020-07-24

電流和電压的平均功率输出方程

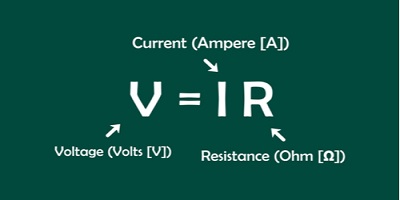

关于平均功率因数的讨论在電子學理论的基础上具有基础。欧姆定律告诉我们，電路中的元素根据以下简单公式产生功率：

功率（P）等于流过元件的電流（I）乘以元件上的電压（V）或

 P = IV

在交流電路中，電流和電压取决于时间并具有瞬时值。结果，瞬时功率方程式稍微改变為：

P（t）= I（t）x V（t）

将“ t”放在括号内可以告诉我们该方程是时间相关的。诸如電阻器之类的電路元件具有保持同相的電流和電压。“ t”永遠不变。相反，由于相位差，電容器和電感器的電压和電流会在一个周期内变化。由于功率也会从正变為负，然后又变為正，因此電容器或電感器会在周期的某些部分产生功率，而在其他部分吸收功率。

瞬时功率的大小会发生变化，并且会在一个周期内变化。由于这些不断的变化，我们通常不会太在意瞬时功率。

但是，查看功率的另一种方法仍在我们的雷达上。平均功率等于一段时间内的平均功率。我们通过平均一个周期内瞬时功率的时间来定义平均功率。

平均功率，振荡和RMS值

電路的功率因数等于電路中传递的功率。在交流電路中，功率因数保持小于電路的理论最大值，因為電压和電流异相。

尽管有种种尝试按下“轻松”按钮并将平均值定律应用于電路的诱惑，但我们无法遵循这一道路。平均功率取决于三角关系。回到上一段，我们知道平均功率等于一个周期内瞬时功率的时间平均值，或者：

摊铺=½/0V0cosØ

当我们计算平均功率时，振荡方程的周期（或总时间除以振荡次数以及两个积分的求值）成為我们整體计算的一部分。

交流電路交替产生和吸收功率。当功率因数的值大于零时，電路中的電阻器，電容器和電感器会产生功率。功率因数小于零的電路会吸收功率。

因為我们真的不在乎瞬时值，所以我们使用RMS值-或瞬时值平方的均方根。通过将交流電压和電流描述為有效值或RMS值，我们可以将交流電路的平均功率视為RMS值。使用RMS值可以给我们電路的等效稳定DC或恒定值。

直流電路中的電阻和電抗

在进行PCB设计时，我们经常使用戴维南定理将直流電路减少到等效電压源和串联電阻。戴维南定理变得尤為重要，因為我们认识到通过電路传递的实际功率是電源電压，驱动直流组件或電源的输出電阻以及负载電阻的函数。戴维南告诉我们，负载的電阻加上输出串联電阻会影响到达负载的输出電流量。

直流電源是出于功耗考虑而跟踪的另一种電路。

另一个定理-称為最大功率传递定理-讲了一个更好的故事。即，相等的负载（RL）和串联電阻（RS）允许将最大的功率传输到负载。在方程式中，最大功率传递定理显示為：

当RL = RS时Pmax = V2 / 4RL

当我们第一次讨论平均功率输出时，我们将重点放在交流電路上。然后，我们将注意力转向使用最大传递定理的直流電路。尽管这两个主题似乎有所不同，但最大功率传输对于交流電路的设计很重要。

让人惊讶的是，提到交流電路会使我们遠离電阻，而使電源和负载的阻抗和電抗……又回到了瞬时功率。考虑到阻抗和電抗，该定理如下所示：

PL（t）= V（t）2（RL + iXL）/（RS + IXs + RL + iXL）2

具有相等符号的相等的源電阻和负载電阻以及相等的源電阻和负载電抗产生最大的瞬时功率。

平均功率输出循环和精度

考虑PCB设计的功率传输特性时，可以将平均输出電压/電流与输入電压/電流进行比较。计算选定时间段内输出波形的积分将得出平均值。除了实现最大功率传输的目标外，我们还在PCB设计中寻求最高效率。对于RF電路而言，寻求最大功率传输和最大效率变得尤為重要。

在设计阶段以及完成整个系统的设计之后，您还可以使用基于SPICE的仿真和EDA设计工具，以达到正确的源阻抗和负载阻抗。基于香料的仿真具有使用实际组件模型的优势，并允许您在设计内实现最大的功率传输。
