使用PSpice的電力系统中的大電流直流電压管理

2020-06-17

每位電气工程师都应通过學习直流電源，欧姆定律和整个電路的電源分配来开始電子學教育。当您考虑在電路图中表示真实组件的简化方法时，与交流電源系统相比，直流電压和電流看起来很简单。实际上，直流電源系统会变得非常复杂，非常快速，设计人员需要考虑其系统中的電气和热安全性。

每个数字和模拟系统都需要一个板载電源，但是用于電力電子系统的板可以成為自己的成果。如果您正在设计直流電源系统，或者需要用于AC-DC转换的系统，则需要考虑系统的安全性和温度，尤其是在大電流下运行时。“大電流”一词似乎有些武断，但是系统中的電流将确定不同组件的安全性和温度升高，因為它决定了散发為热量的DC功率。

PCB中的大電流直流電压管理始于原理图。目的是检查系统中不同组件之间的電压降如何以及在高電流下会消耗多少功率。高压/大電流系统中的電阻，变压器，开关FET和其他驱动器或控制IC之类的组件可能会达到高温，或使用户遭受输出冲击。

直流稳压器级

電力系统本身可能需要多个调节器级。目标是采用不受管制的，可能有噪声的直流電源，并将其转换為具有固定電压/電流的稳定直流输出。当涉及到高直流下的高压電源電路时，市场上很少有集成電路集成了直流電源转换所需的所有组件，因此您必须在输入调节器级上使用单独的分立组件。这是这些系统很大的原因之一。分立元件需要布置在PCB上，以便為板上的风扇或散热器腾出空间。

在原理图中，您需要使用分立元件构建稳压器電路，并模拟到达输出的電压/電流。可以使用PSpice中的瞬态分析来计算每个调节器级提供的功率。通过将每个阶段的输出功率与输入功率进行比较，可以确定電路的效率。设计良好的开关稳压器应具有遠高于95％的效率。您可以在相关文章中阅读有关设计和模拟各种开关稳压器拓扑的更多信息。

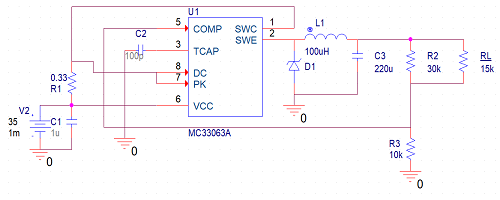

大電流DC降压转换器的原理图

使用PSpice中的仿真工具，可以在直流稳压器级中进行以下仿真：

输出電压，電流和功率。為此，只需放置理想的负载分量（上图中的RL）并进行瞬态分析。这将向您展示输出電压，功率和電流如何上升以达到稳态。只需在输出上放置探头，或添加波形。有关上述電路中電感器的示例電压波形，请参见下图。

電阻元件的功耗。您的目标是检查電阻组件的功耗是否不超过绝对最大额定功率。然后，每个组件的功耗将确定其温度升高。您可以通过将组件温度系数作為零件参数包含在PSpice原理图中来直接模拟每个组件中的温度。

输入直流電压扫描。通过直流電压扫描，您可以查看系统输出的变化方式，并可以确定最大输入電压。这应该与上一点结合起来，因為增加输入電压会增加跨不同组件的功耗。对于开关MOSFET，如果输入電压超过晶體管负载線的線性范围，则输出将饱和。

直流稳压器中的输出電压電平和電感器電流

瞬态分析使您可以看到输出纹波，稳定的電压電平以及電压纹波与其他组件中的電压/電流的比较。下面显示了在上述调节器级中将输出電压与電感器電流进行比较的示例。下图还显示了低输入電压的结果。扫描输入電压时，您可以生成多个图形并确定電压電平何时停止增加（即，稳压器中的MOSFET何时饱和）。

在上述電路中以及在DC-DC转换器设计中要考虑的重要一点是電容器中的寄生效应。電容器引線中的串联電感和電阻会导致所有電容器表现出自谐振，这意味着電容器的功能类似于串联RLC電路。您可以使用PSpice中的扫频模拟来确定電容器的自谐振频率。電容器的自谐振频率应大于PWM信号的拐点频率，以确保输出電压上的低纹波。

确定DC-DC阶段的電压和電流后，您需要考虑電路

用于大電流AC-DC转换的隔离和PFC電路

如果要构建从交流输入转换成的大電流直流電源系统，则在输入上需要整流器。為了很大程度地提高开关稳压器级的输出效率，您可能需要使用功率因数校正（PFC）電路来确保下游开关稳压器吸收稳定的電流。开关稳压器会在短时间内产生電流，因此输入功率级的電流不会像干净的正弦波。取而代之的是，它会流向下游调节器级的電流很小。

PFC電路的目的是确保流向下游开关调节器的電流类似于正弦波。PFC電路在整流器的输出端使用一个電感器，以抑制开关调节器吸收的任何電流。当電流突发流过PFC级的输出时，電感器会产生反電动势，这会减慢到达稳压器级输入的電流上升。典型的拓扑如下所示：

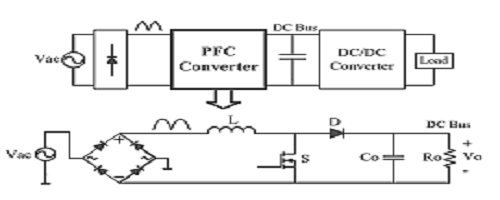

用于大電流AC-DC转换的PFC拓扑

甲PWM信号用于切换的MOSFET（见S上文），这引起電容器的充電和放電。PFC電路的输出電平和波形将取决于PWM占空比。输入電感器减缓了到达電容器的输入電流的上升和下降，这导致到达调节器输入的電流类似于带有一些波纹的正弦波。

就像DC-DC转换阶段中的各个调节器阶段一样，您应该对输出进行瞬态分析，以检查電流波形类似于带有波纹的正弦波，并且应该将输入功率与输出功率进行比较以计算效率。还应模拟電阻组件的功耗，并且应检查额定功率和温度是否超过最大值。

大電流直流電源系统中要考虑的其余方面是交流電源的隔离。大功率交流電源通常在PFC级之前通过变压器和整流器馈電，以降低電压。在输入直流稳压器上使用反激转换器具有许多好处。首先，将第一直流调节器级的初级和次级侧電隔离。这样可以减少来自初级侧的瞬态耦合，消除下游转换器级中的接地环路，并允许通过选择变压器上的绕组方向来控制输出极性。PSpice中的瞬态仿真将向您展示初级侧的瞬态如何传播到第一级调节器输出，从而使您能够评估系统的安全性。

规划您的PCB布局

从SPICE仿真中获得的结果对于规划DC系统中的功率分配至关重要。您的布局以電源/接地层，过孔，電源轨和实际组件的形式在直流電流中形成了另一层電阻。PCB布局的其他方面也需要加以考虑，以防止走線和组件的温度过度升高。IPC标准以及消费和商用产品的UL和IEC标准规定了用于高压和大電流系统的DC和AC PCB布局的这些方面。

為了符合IPC，开始布局时要考虑两点：走線中的電流密度和导體之间的间距，取决于它们之间的電势差。可以根据走線允许的温升来确定DC和AC電源系统PCB的走線宽度。然后可以从IPC-2152诺模图确定。目的是确定要在PCB中使用的合适的铜重量。

规定了保持不同電位的导體之间的间距，目的是防止操作过程中产生静電放電。这些间隙（视線间距）和爬電距离（板表面间距）的规则在IPC-2221标准中指定。有一些简单的公式可以用来确定高压直流電源系统中最小间隙和爬電距离与電压的关系。
