绘制電路原理图的十大注意点

2020-03-11

pcb设计(電路设计)从原理图设计开始。与PCB布局不同，原理图是更具理论性的，描述了组件如何電连接。尽管您不一定会知道在绘制原理图时各部分之间的物理连接方式，但您将确切地知道信号如何在電路中流通。

1、清楚地显示電線的连接方式首先

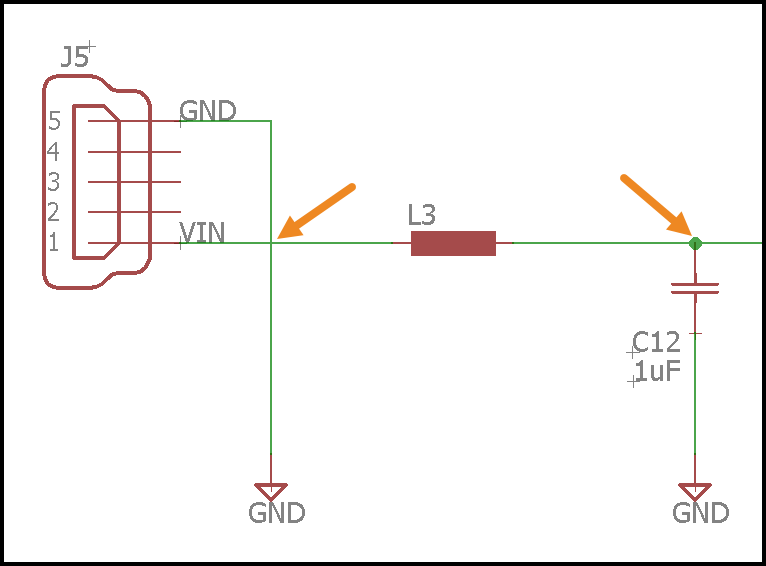

每当有两条線形成一个结并共享一个電气连接时，该交叉点就需要一个结点。这是每个原理图设计中的标准做法。

你可以看到有和没有连接点的一组重叠和连接的网络。当添加相交的结点，还建议避免四通，因為这可能会增加读取電路时的混乱。而是选择一组共享的交叉点，如下图所示，其中每个交叉点都有自己的唯一连接。这样可以更轻松地准确理解正确的连接并避免误解。

减少四路交叉点，以使原理图易于阅读。

2、在合理的情况下完成网络连接

原理图的整个目标是電路在阅读或交给其他工程师时尽可能地易于理解。為了提高可读性，必须在不需要时尽量减少不必要的网络连接。在原理图上绘制集成電路（IC）符号时，通常会看到这种情况。工程师通常不会只在一个地方画几十个网，而只是指定一个特定针的网络名，该网名与另一个设备上的一个针相关联，而无需连接这两个设备。这样做可以提高原理图的可读性，而不会增加任何不必要的混乱。

将線上的所有网络都连接到其IC上，将形成一个混乱的原理图！

同时，建议尽量减少的网络名長度。将网络命名為“CLK” 要比 “PIC的10 MHz时钟” 更為简单有效。

3、始终在同一设备上使用相同的符号

如果这是  第一张示意图，那么您可能会惊讶地发现可以使用几种不同的方法来绘制示意图符号。為使原理图上的内容井井有条，请始终使用相同的符号表示相同的设备。

在绘制原理图之前，请花一些时间检查所有已知的電气符号，并在每个项目中一致使用它们。

4、确保每个零件都有唯一的代号

这是提高原理图一致性和可读性的另一个技巧。電路上的每个符号都需要有自己的唯一标记，以便易于识别每个部分。例如，每个電阻应遵循R1，R2，R3等一致的命名顺序。按照同样的思路，如果打算使用具有特定性能要求的组件，则还应考虑在符号上添加标签。例如，您可能需要為具有特定走線宽度要求，特殊屏蔽需求或阻抗的元件添加标签。

5、保持文本放置一致

水平和垂直方向混合使用元件值是阅读性大大降低。如下图所示：

在原理图上放置符号时，无论组件的放置位置如何，都要花时间将所有名称和值正确地定向在同一方向上。这将使  原理图更容易被其他工程师阅读和参考。

6、合理安排示意图

绘制原理图时，请務必牢记電路在逻辑上的流动方式。对于大多数電气原理图，除了一些较小的例外，信号输入将始终来自左侧，而信号输出将始终位于右侧。電源将从顶部和地面开始，或者负電压将到达底部。绘制原理图时，确保符号的放置和网络的连接始终遵循此逻辑流程。这将使将来参考原理图变得更加容易，并且也使其他工程师更容易阅读。

7、将原理图分成逻辑块

设计一个多种功能的复杂電路，这些功能可以在逻辑上分开，则可以这样做。当主要功能區域在其自己的单独工作表中明确定义时，这使检查電路和对電路进行故障排除更加容易。如下图所示：

如果原理图不够大，无法為每个功能块单独使用图纸，则至少应考虑在每个部分周围添加框架，并在每个框架添加标签。另外，不要害怕在原理图图纸上留下空白。目的不是要填满原理图的每个角落，而是要使電路在逻辑上保持分离和井井有条，以便于阅读。

8、设计原理图以便于可打印

建议始终使用可在标准纸上轻松打印和查看的原理图。建议使用A4尺寸。

9、将去耦電容放在其设备旁边

在原理图上放置去耦電容时，请确保将其靠近要放置在物理PCB布局上的组件附近。这将有助于另一位工程师快速了解一组電容器的意图。

附近有一个带3个去耦電容的集成電路。

10、记住标题栏

在原理图的每一页上始终包含一个标题栏！便于跟踪多个原理图图纸，了解谁设计了它们以及知道您正在查看的设计的哪个版本。添加标题栏时，请将其放在工作表的右下角，并包含以下信息：電路名称，名称和创建日期，原理图图纸号，考虑添加修订号，以使其易于區分版本

使用标题栏将原理图图纸井井有条，井井有条。

原理图设计！当涉及原理图时，目标始终是关注清晰度。原理图是否足够容易让其他工程师一眼理解？更重要的是，如果一年后再次拿起原理图，您将能够阅读和解释所绘制的内容吗？原理图是每个電路设计的基础，花时间尽可能清楚地传达信息是很有意义的。如果您需要将原理图传递给另一位工程师进行PCB布局过程，这将有所帮助，并且还有助于在后期生产中对電路进行故障排除。
