PCB板设计网格介绍

2020-03-22

PCB板设计网格类似于在布局上纵横交错的水平線和垂直線。网格線的交点在PCB上形成坐标，使组件的放置和布線更加容易。通常在布局上默认情况下会打开网格線，但是如果您看到空白的PCB设计表，则需要手动打开网格。

通常，您会在PCB编辑器中找到两种类型的网格。第一种是查看网格，它覆盖在布局上，使您在进行PCB板设计时具有空间感和尺寸感。第二种类型的网格通常称為Layout网格，是创建精细布局的重要工具。

Layout网格（无论是否可见）是PCB编辑器拖放功能的基础。当您选择一个组件并将其在屏幕上移动时，组件会根据Layout网格的分辨率“Layout”。如果将Layout栅格设置為10密耳，则组件将在10密耳的空间中移动。

在PCB板设计中使用Layout网格可帮助您组织彼此对齐的组件。通过设置适当的分辨率，您可以省去将鼠标移动几毫米以将组件放置在布局上的繁琐工作。在Layout网格的帮助下进行路由也会产生更整齐的痕迹。

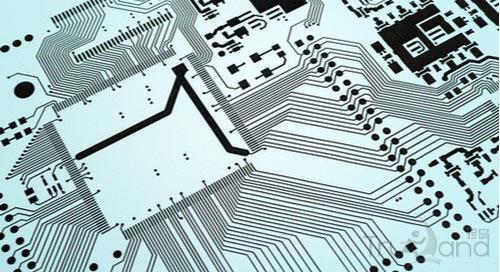

PCB网格使组件对准更加容易

您应该将公制单位还是英制单位用于PCB网格？

在PCB板设计中，公制和英制单位均用于组件尺寸。因此，您将发现可以将网格设置為任一测量单位。问题是，这是PCB设计中使用的很好的测量单位。

在网格中使用一个或其他单元没有硬性规定。如果PCB设计上的大多数组件都是按数据表上的英制单位测量的，则以相同单位设置网格是有意义的。您还可以在PCB板设计过程中更改其间的单位。由于我习惯于英制测量，因此我从“ mils”开始设计，但是在以公制单位焊盘间距布線时，将切换為“ mm”。

在PCB编辑器中使用网格的策略

与其直接对PCB板设计收费，不如知道如何充分利用网格。在开始绘制PCB轮廓之前，您需要将网格设置為较粗的分辨率，例如50密耳或100密耳。您会发现使网格線可见有助于您快速正确地绘制PCB轮廓。

放置组件时，您可能希望将Layout网格减小到约25密耳或50密耳。这样的分辨率对于放置组件之间有足够的间隙是理想的。保留查看网格的分辨率并仅在Layout网格上进行更改是可以的。

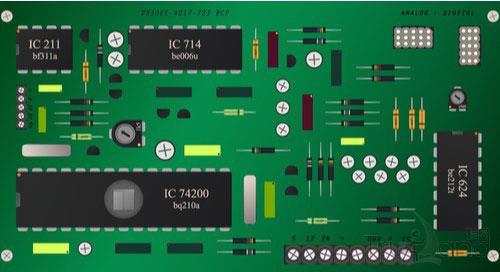

网格辅助PCB设计可产生整洁的布局

对于布線，您需要将Layout网格减小到大约10密耳。此分辨率适用于大多数PCB板设计。当然，如果要布線的是高密度PCB板，则需要进一步减小Layout网格以使其更合适。您可能会在整个设计中多次更改分辨率。

如果可能，请坚持使用10s或5s的网格分辨率，因為这些是与常规对齐方式配合使用的标准值。
