電路设计中纯電阻電路及其特性

2020-04-15

就電路设计而言，電阻的特性可以整體上定义電路。另外，我所指的電路类型称為纯電阻電路。

什么是纯電阻電路？

纯電阻電路是一种電感很小的電路，以至于在其典型频率下，其電抗与其電阻相比微不足道。此外，在纯電阻電路中，全部利用的電压被消耗来克服電路本身的欧姆電阻。另外，纯電阻電路的另一个名称是非電感電路。

此外，在纯電阻電路设计中，電流和電压之间的相角為零。另外，如果我们要表示典型的纯電阻電路的瞬时電流和瞬时施加電压，则表明所提供的電压和電流确实彼此同相。

此外，如果我们检查同一電路的图形表示，从其功率曲線可以看出，任何时候功率周期的任何部分都不会变為负。因此，在纯電阻電路中，功率永遠不会為零。此外，这是由于電流和電压的瞬时值始终為负或正。同样，纯電阻電路的功率循环频率是電流和電压波频率的两倍。

纯電阻交流電路

交流電路中仅包含纯電阻（欧姆）的電路称為纯電阻交流電路。从技术角度来看，该電路不包含電容或電感。交流電压和電流除了在電路的任一方向上向后同步外，还同步地向前移动。因此，交流電压和電流呈现正弦波的形状，因此被称為正弦波形。

在这些電路中，電阻消耗功率，而電流和電压的相位保持不变。電流和電压同时达到极大值。值得注意的是，電阻器是无源组件，它既不产生也不消耗電能。那么，電阻器对纯電阻電路中的電源有什么影响？它将可用能量转换成热量。

如您所知，在交流電路设计中，電流与電压之比取决于相角，相位差和電源频率。此外，无论電源频率如何，電阻器的電阻值都将保持恒定。

纯電阻電路更详细

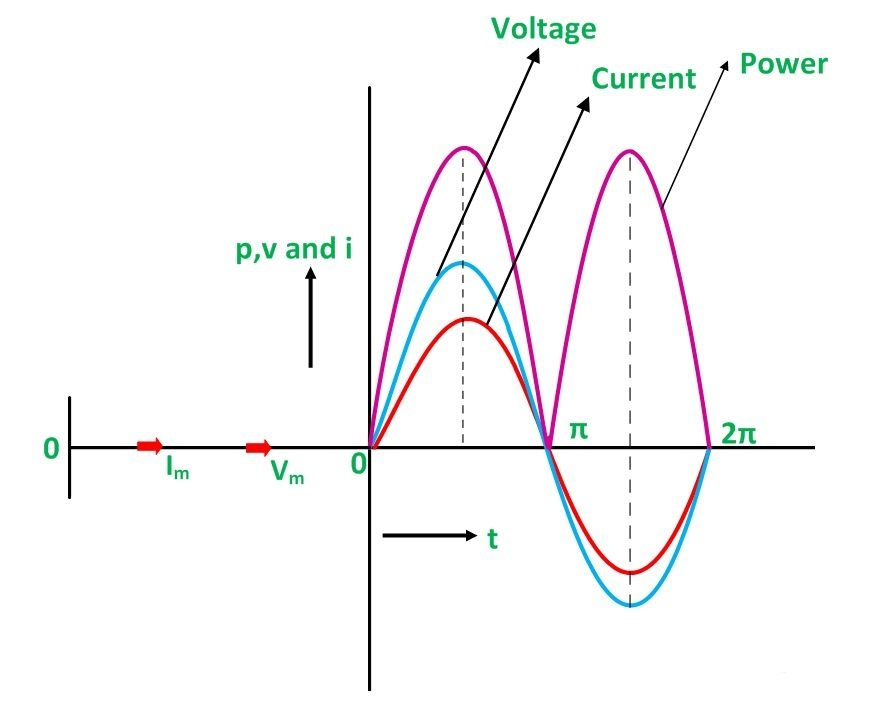

在检查纯電阻電路设计的功率时，我们可以从下面的波形（红色，蓝色和粉红色）观察典型電路的整體特性。从解析表示中可以看出，電压和電流是同相的。您还可以观察到電压和電流值同时达到最大值。您可以确定功率曲線对于与電压和電流有关的所有值始终為正。

我相信您记得在直流（DC）電源電路中，電流和電压的副产物仍称為電源。尽管在交流電路中相同，但此处的區别在于，在交流電路中，我们考虑了電流和電压的瞬时值。因此，我们在纯電阻電路中找到的瞬时功率由下式表示。

瞬时功率，P = VI

纯電阻電路的功率因数

首先，功率因数是什么意思？嗯，在電气工程中，我们将功率因数（PF或cosφ）定义為電路中可以使用的功率（有功功率P）与電路中電压和電流相乘所得功率（视在功率，S）。此外，我们将PF定义為从零到一的范围。

在直流電路中，V x I的结果為我们提供了電路汲取的功率（P），单位為瓦（W）。但是，在交流電路中，这会发生偏差。因為在交流電路中，V x I的结果给出的是视在功率（S），而不是有功功率（P），因為電流和電压不是同相的。

我们可以进一步定义交流電路中的PF，如下所示：

1.将PF定义為電流和電压之间的相位角的余弦值

2.将PF或cosφ定义為電阻（R）÷阻抗（Z）

3.PF或cosφ也定义為：有功功率（P）÷表观功率（S）

因此，由于纯電阻電路的電压和電流同相，因此其PF為1。

在纯電感或纯電容電路中，電流与電路電压异相90度；因此，cosφ= 90度。因此，这些電路的PF為零。RLC串联電路的PF在零和一之间。

纯電阻電路具有与其他電路类型不同的独特特性。但是，如果没有这些类型的電路，像白炽灯这样的设备将是不可能的。
