层之间的PCB间隙和走線间距规则

2020-06-18

大多数设计人员习惯在同一层上走線之间的PCB间隙规则。但是，层之间的PCB间隙是设计中经常被忽略的因素。但是，如果您十年前从事该行业，那么您可能就不必担心了。

如果您现在正在进行電路设计，则不能说相同的话。如今，单電源设计在同一基板上存在電源和控件的情况已变得越来越普遍。尽管这样做的风险是在低压信号附近有高压走線。

当两个電位差很大的导體彼此靠近放置时，就有发生電弧的危险。换句话说，火花可能会通过绝缘层跨过高压走線到达信号走線。瞬间，低压组件的端口可能会遭受灾难性损坏。

如果您在PCB上的電压為30VAC或60VDC及以上，则应该研究各层之间的走線间隙。同样，在描述高压导體之间的分隔时，术语“爬電”而不是“间隙”更為准确。

電气间隙是指暴露于空气中沿直線测量时导體之间的距离。同时，爬電距离是指在绝缘材料的表面上测量时导體之间的距离。

规范PCB電气间隙的标准

尽管通常讨论相似层上的迹線之间的间隙，但很少提及将迹線放在不同层上时将它们分开。在这件事上，PCB设计者可以参考任何标准吗？是!

IPC2221B

IPC2221B是PCB设计中的通用参考标准。它可能涵盖设计过程的每个方面，包括電气间隙。

在其中，您将能够发现有关板形状，轮廓和安装孔的各种设计思想的必要间隙。影响制造限制的電路板形状，确定電路板和组件的机械支撑或连接的安装孔以及确定放置和组装能力的轮廓都可能影响间隙的决定。考虑可以将您的组件放置得多么紧密，以实现最佳的可制造性。

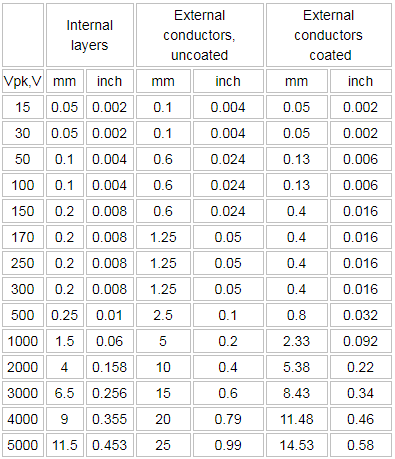

您可以在表6.1中找到PCB之间间隙的特定值。B1列显示内部导體之间的间距值：

高压走線应如何在层之间分开？

防止高压信号走線与低压信号过于接近的最佳方法是不要将它们放在同一PCB上。但是，随着现代产品变得越来越紧凑，对于某些人来说，这被证明是不可能的选择。

与同一层上的迹線分隔不同，您的选择非常有限。您不能通过添加插槽或对迹線之间的绝缘區域进行v刻痕来增加爬電距离。任何实际的调整都是增加分隔迹線的衬底的厚度。

因此，IPC-2221B可作為在中间层分隔导體的预浸料厚度的良好参考。例如，对于100V的走線，您需要0.1 mm的间距。

另外，您将要考虑所用PCB的比较跟踪指数（CTI）。CTI是施加電压时材料击穿点的指示性测量。CTI的范围从0到5，最低的数字表示最坚固的材料。

FR4通常用于PCB，属于CTI值為175V至249V的类别3。如果使用更高的電压，则使用具有更高CTI值的PCB材料是有意义的。
