高频和杂散電容下的放大器稳定性
放大器是使现代生活成為可能的关键组件之一。从无線通信到電力電子，放大器需要稳定且可预测地运行，以使这些产品正常工作。稳定性分析是我在物理學和工程學中最喜欢的主题之一，它总是倾向于出现在您最不希望看到的地方。这些地方之一是在放大器中。
具有反馈和增益的任何与时间相关的物理系统都具有系统将达到稳定行為的条件。放大器的稳定性将这些概念扩展到了放大器，由于意外的反馈，系统输出可能会增長到不希望的饱和状态。如果使用正确的设计和仿真工具，则可以在创建布局之前轻松解决電路模型中的潜在不稳定性。
杂散電容如何影响射频放大器的稳定性
放大器電路中以及放大器IC的输入和输出端口之间的不稳定源是寄生電容。该寄生電容存在于连接到放大器的走線之间。寄生電容对于将長走線（即传输線）的阻抗设置為特定值至关重要。但是，寄生電容也為输出端口和输入端口之间的反馈提供了意外路径。
由于此反馈路径是電容性的，因此当输入/输出信号频率较高时，其阻抗较低。如今，这通常是在芯片级别解决的，但是随着越来越多的RF放大器以越来越高的频率运行，PCB走線和焊盘的贡献将变得越来越重要。仅有几pF的寄生電容足以驱动放大器在工作期
间不稳定。

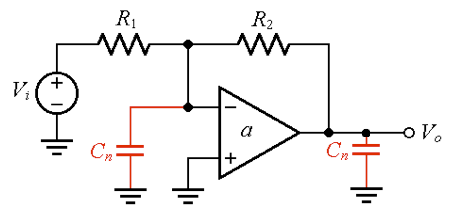

具有放大器寄生電容的電路模型。红脚显示的是電流可以作為负反馈传播回同相输入的位置
在板级，输入端的杂散電容具有带宽限制作用，其中带宽减少了一个因子（1 +增益）。解决方案是在放大器端口上设计走線和焊盘，以使寄生電容最小，或者在反馈环路中添加一些补偿電容。在高GHz频段（例如，毫米波频率）下，组件之间的间隔大于临界長度，因此您必须使用阻抗控制的布線。将某些组件集成到SoC中有助于消除此问题，但是许多用于即将推出的设备的RF放大器仍封装為单独的组件。一个典型的例子是用于毫米波应用的新型功率放大器。
评估放大器稳定性的典型方法是使用制造商的评估板，并直接测量任何瞬态行為。另一个选择是确定连接到放大器的输入和输出走線上的寄生電容，并将其包括在仿真中。这些仿真还允许您在放大器的反馈环路上使用补偿電容器进行实验，以抵消寄生電容。
