碳化硅SiC正在改变太阳能产业

2020-03-12

2013年，Lux Research(卢克斯研究所)发布了一份报告，估计太阳能逆变器分立器件市场将在2020年猛增至14亿美元。随着对可再生能源的碳化硅（SiC）和氮化镓（GaN）的兴趣日益浓厚，这一估计如何获得成功应用，特别是太阳能。

碳化硅在太阳能中的作用是什么？

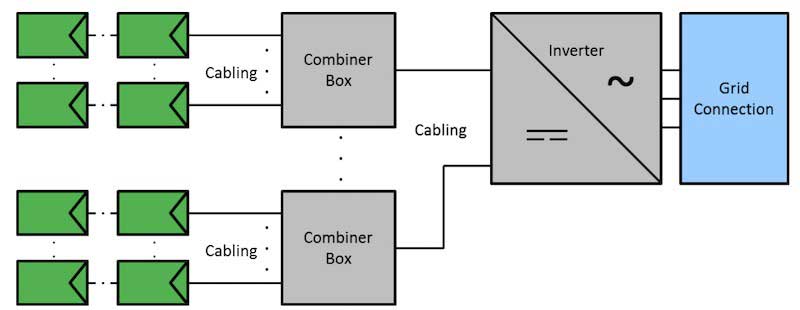

太阳能发電设备所产生的電能要与電网进行组网，逆变器是太阳能電池板与電网的关键中心。而碳化硅(SiC)是逆变器的核心元件。高性能的碳化硅将使逆变器和转换器的使用寿命更長，工作效率更高，且降低成本。美國人非常重视碳化硅在逆变器中的应用，且其政府专门成立了一个研究所用于研究碳化硅。

碳化硅在太阳能行业的应用

许多制造商正在利用碳化硅来设计制造与太阳能应用兼容的设备。比较新的一种是安森美半导體（ON Semiconductor），该公司提供各种可处理900 V和1200 V的碳化硅 MOSFET。特别是，这两个新设备可以分别处理118 A和103A。

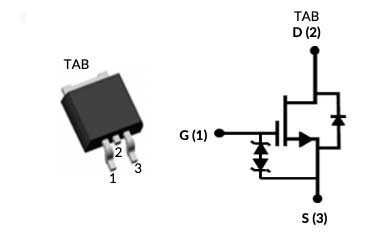

英飞凌发布了新的低温碳化硅MOSFET，R _DS（on）至107mΩ的650 V设备已在電信，工业，電动汽車和太阳能应用等领域证明了其实用性。UnitedSiC是另一家以碳化硅器件而闻名的公司，该公司提供UF3C系列的650 V和1200 V 碳化硅 FET，与英飞凌的650 V 低温碳化硅 MOSFET一样，其R _DS（on）低至27mΩ 。这是一个重要的属性，因為它表示设备导通时，其漏极和源极之间存在的電阻量。荷兰有一家太阳能車队应用了UnitedSiC公司的碳化硅MOSFET参加了澳大利亚3000公里比赛。

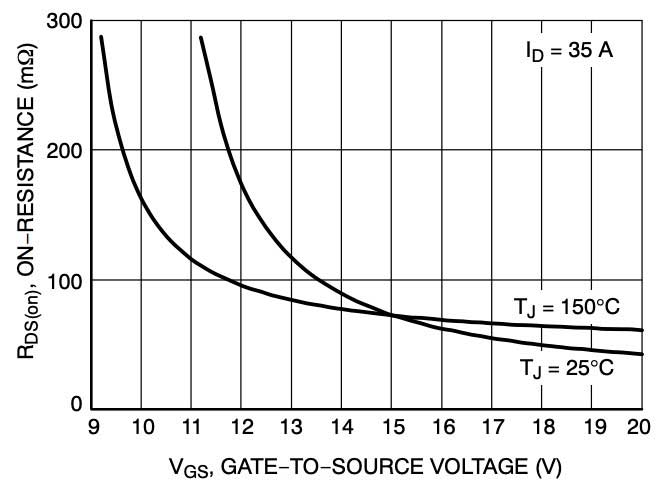

由于功率等于I 2 R，并且这些单元可以承载85 A的電流，这意味着即使在0.027Ω的情况下，这些单元也可以提供200 W的功率。 对于太阳能逆变器，降低发热量至关重要！因此，低RR DS（on是影响逆变器寿命的重要因素。

太阳能采集系统

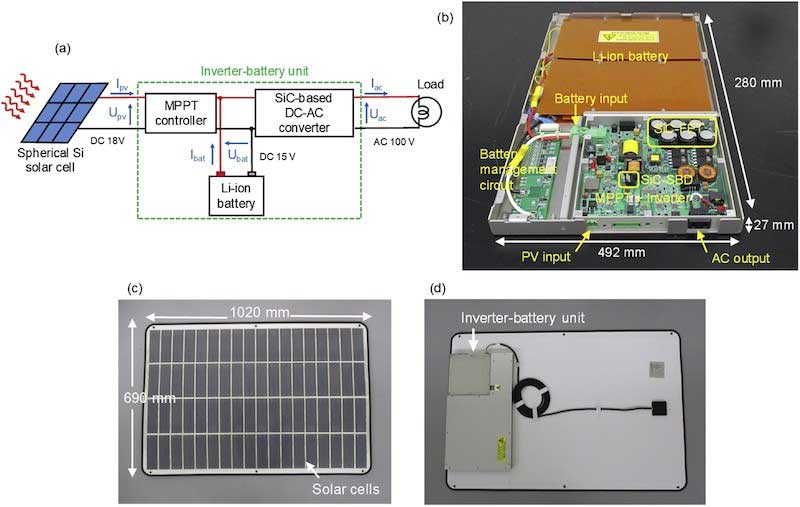

日本滋贺大學研究人员进行了一项研究，為移动设备创建光伏发電系统，在200瓦以下的应用中评估了碳化硅器件的有效性。研究人员采用了大功率的電路设计，该電路根据太阳的强度和可用能量不断调整负载条件。

使用ROHM Semiconductor的四个SCT3060AL 碳化硅 FET，该器件的逆变器能够以200 kHz的频率进行开关，从而使體积和重量减少了35％。研究人员得出的结论是：基于碳化硅的逆变器表现出的峰值直流DC-AC转换效率高于传统的Si逆变器。

本文来自:互联网
