将USB Type-C PD添加到锂离子電池组

2020-06-16

C型通用串行总線（USB C型）提供高数据传输率和可逆连接器，用户无需检查電缆的方向即可插入。Power Delivery（PD）是一种规范，可通过USB处理高达100 W的高功率電平。通过允许高达20 V的電压和高达5 A的電流来实现这一点。

USB Type-C PD结合了两种技术-高数据传输和高功率-使得可以通过USB连接為设备快速充電。在USB Type-C PD中，電流可以从一个设备流向另一设备，而電流在電路中没有设定方向，而是完全取决于通过PD规范通信的设备。

USB C型和PD型USB為筆记本電脑，電话，平板電脑等设备提供了通用的充電解决方案，并且无需携带笨重的電源。本文介绍了将USB Type-C PD添加到锂离子電池组的解决方案。

虽然一些主要的IC制造商提供解决方案，但很少有提供完整的封装，而完整的USB-C PD解决方案所需的一切都包含在单个IC中。

本文介绍了将USB Type-C PD改造為具有完整充電，放電，保护和测量功能的现有電池组的各种方法。主要组件及其功能是：

USB-C PD芯片：该芯片与USB-C连接器接口，并通过USB Type-C连接器连接到外部USB-C PD设备。它处理与设备的所有握手和電源协商，并确定電源级别。该信息通过控制信号或I 2 C通信传递到板上的其他芯片。使用的控制線数随芯片的不同而不同。

稳压器： 此芯片為USB Type-C VBUS提供所需的電压，该電压已由USB Type-C PD芯片协商确定。電压可以為5、9、15或20V。根据電池组的标称電压，调节器的拓扑可以是降压，升压或降压-升压。需要选择与芯片一起使用的功率组件，以处理高达100 W的功率。某些稳压器将通过I 2与USB Type-C芯片接口C并提供所需的電压。其他设置方式需要提供USB Type-C芯片所需的電源。在需要通过USB Type-C PD為電池组充電的应用中，芯片必须能够允许双向電流，并且能够以恒定電流/恒定電压（CC / CV）算法调节功率以进行充電锂离子電池。

假定電池管理系统（BMS）已在電池组中提供了基本保护和计量。

USB Type-C PD芯片

有各种IC可供选择；它们在协商電压传送到稳压器的方式上有所不同。通常，这可以通过两种方式完成：

控制信号

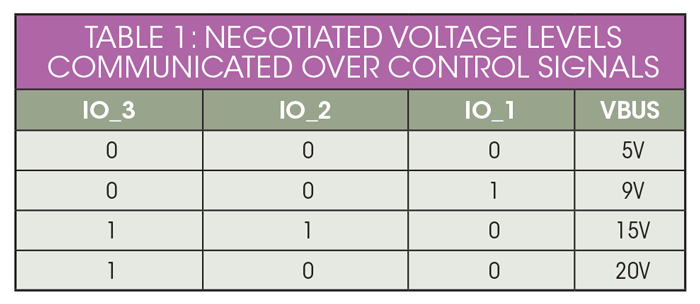

在这种方法中，芯片检测并与设备协商功率，并通过控制信号传达协商的功率水平。协商的電源可以為5、9、15或20 V （表1）。该芯片还实现了进出電池组的電源路径。

所使用的控制信号的数量随芯片而异。对于提供经过协商的控制信号功率的芯片，需要一个支持的稳压器来获取控制信号的状态并生成所需的電压電平。通常，这可以通过使用反馈電阻器来改变输出電压的稳压器来实现。可以在USB Type-C PD芯片和稳压器之间添加一个“電阻网络” （图1）。

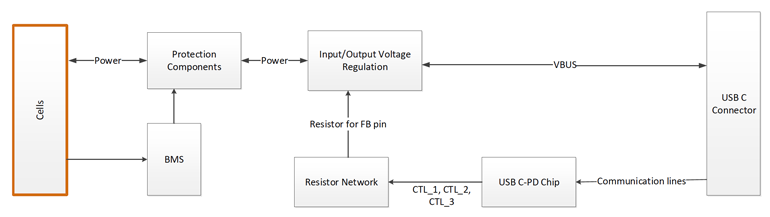

1.此解决方案使用USB Type-C PD芯片，该芯片通过控制信号传递协商電压

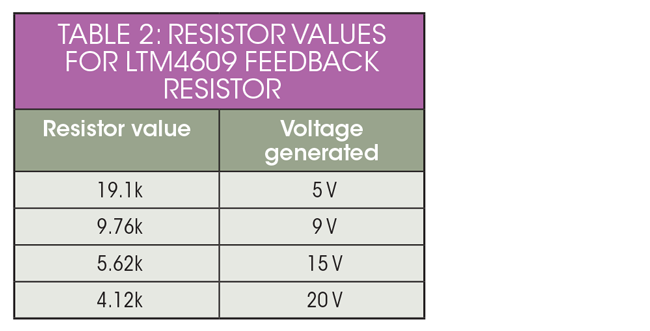

電阻器网络的作用是从USB Type-C PD芯片获取控制信号，并為稳压器的反馈電阻器创建等效電阻。例如，假设您使用LTM4609降压-升压型稳压器作為标称電压為16 V的電池组中的稳压器。表2列出了電阻网络必须為稳压器的反馈電阻生成的電阻值。

赛普拉斯的 CCG2系列和TI的 TPS65987等都是USB Type-C PD芯片，它们产生与协商的功率相对应的控制信号。这种方法的优点是電压调节器选项范围广泛，并且易于测试和调试。它确实具有缺点，即具有更多的组件并需要更多的PCB空间。

I 2 C接口

在这种方法中，USB Type-C PD芯片可在I 2 C 上提供经过协商的输出電压。具有I 2 C接口的稳压器可与USB Type-C PD芯片配对以生成所需的電压電平（图2）。 2）。

2.此处，USB Type-C PD芯片通过I2C通信传递协商電压

例如，TI的TPS65987D与BQ25703稳压器配对，赛普拉斯的CCG2与ON Semi的 NCP81239稳压器配对。他们不需要電阻板的优势，这意味着更少的组件和更少的PCB空间。缺点是稳压器的选择较少，并且测试和调试更加困难。

选择双向稳压器可以对電池组进行充電和放電。如果找不到适合的应用，则可以将单独的稳压器用于充電和放電路径。

通过USB Type-C PD為電池组充電

要通过USB Type-C PD為锂离子電池组充電，所用的電压调节器应能够以CC / CV算法调节功率。理想情况下，USB Type-C PD芯片配置為从连接设备协商100 W（20 V，5 A）。这样可以很大程度地减少包装的充電时间。稳压器需要配置為提供等于電池组充電電压的输出電压，这可能涉及对从電源接收的功率进行降压或升压。

另外，由于给定電池的充電電流的限制，可能无法以100 W的功率对電池组充電。例如，假设電池组是使用Samsung 18650電池的1S9P组合。電池组的充電電压為4.2V。要通过USB Type-C PD以100 W对電池组充電，调节器需要将输入電压从20 V降压至4.2 V，从而将流入電池的電流增加至大约24 A.设计人员需要选择调节器及其接口组件，以承载電流。这同样适用于保护组件，例如保险丝，开关和電源路径上的其他组件。

在此示例中，根据電池的数据表，每个電池的充電電流不应超过2 A，从而使電池组的最大充電電流仅為18 A，低于24V。这可以通过限制電池的输出電流来实现。调节器。需要对过充電電流（OCC）和短路充電（SCC）的设置进行相应的调整，以使BMS不会随着電流的增加而激活保护功能。

通过USB Type-C PD為電池组放電

当外部设备试图通过USB Type-C PD从電池组吸收大電流时，必须小心确保電池寿命不会受到不利影响。让我们以1S9P電池组的先前示例為例。如果设备从電池组协商20 V，则稳压器将電池组電压从3.6 V（标称值）升至20V。為使電池组提供100 W，需要从電池芯汲取28 A的電流，每个電池约3.1A。这需要小于電池的最大放電電流，在这种情况下，根据電池的数据手册，该電流為8A。

如前所述，需要选择组件以允许此電流水平。还需要相应调整过電流放電（OCD）和短路放電（SCD）的BMS设置。
