加快您的PCB设计与制作

2020-03-30

社会发展和互联性的增强推动了電子设计自动化（EDA）工具市场的持续增長，2019年价值68.1亿美元，预计到2025年将达到102.3亿美元，复合年增長率為7.8％。EDA是半导體和PCB设计和开发过程中不可或缺的组成部分。纵观整个PCB市场，我们可以看到到2024年其市场规模将达到897亿美元，这是由于它是主要增長的主要驱动力，同时也是消费電子，物联网（IoT），和汽車。

当今的PCB设计趋势和挑战

在过去的15到20年中，PCB设计的密度急剧增加。不仅密度在变化-PCB系统越来越小，速度和频率也越来越高，例如5G（不仅转化為更多数据，而且干扰和损耗也越来越大）。由于電动汽車的需求，電压增加到48伏和数百伏。标准化，RoHS“绿色” PCB，全球化和供应链控制也在该行业中不断发展。

这种日益增加的复杂性要求涉及PCB设计和制造的跨越各个专业领域的高度专业的工程师档案。到了80年代，我们可以谈论三种不同类型的个人资料，而如今，有超过10种不同个人资料的团队。这些工程师团队如何在PCB开发过程中很好地进行沟通和有效工作？还应考虑许多顺序设计流程-每个流程都涉及多个流程，并且每个流程使用不同的软件工具和库！您可以想象，这些过程的可伸缩性和效率对于那些在保持成本效益的同时，竞争更快地将产品推向市场的公司而言，是主要的挑战。

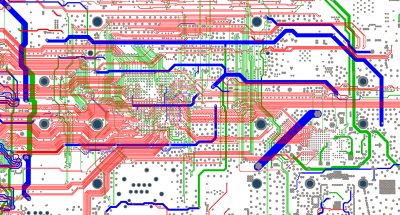

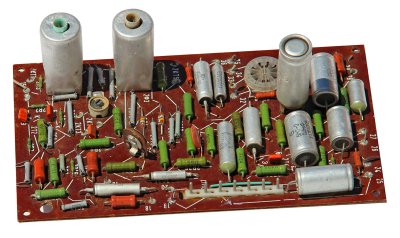

直到现在，PCB设计复杂度的演变（从左到右）

创新型组织如何在降低开发和制造成本的同时加快上市速度？

拥有一种解决方案以减少从PCB设计到制造的迭代次数，同时还要考虑设计和制造供应链，是关键。

通过在设计过程的早期检测可制造性，组装以及電气缺陷和故障，大大节省了成本。

在某些情况下，我们的客户能够成功地将其修订检查的次数减少3次，并将设计迭代的次数减少9次。这是在韬放電子科技有限公司解决方案中完成的，该解决方案可以快速安全地共享设计。

上海韬放電子专注于電子产品领域内的创新开发，提供PCB设计、電路设计，電路板开发、電路板制作、单片机开发、嵌入式开发等服務，将您的项目从概念带到货架。
