双電源的布局：功能特性

2020-04-25

電源对所有電子设备功能的重要性保持不变。没有電源，電子设备无论复杂性如何都将停止工作。但是，電源并不是所有的方案。一些電子设备需要更特定类型的電源以实现适当的功能。符合此独特标准的一种此类電源是双電源。

双電源特性

双電源的名称可能会引起误解。尽管它确实提供了两个单独的電压，一个正電压和一个负電压，但電源本身仍然是单个電源。例如，此处的區别是您可以从单个電源同时获得+12伏和-12伏的電压。

这种独特的電源配置可能是有利的，并使某些设备功能成為可能。在筆记本電脑和電视等设备中，对双電源的需求是最主要的。

许多電子模拟電路需要双電源才能正常工作，运算放大器電路尤其如此。负電压電源也是各种数字系统（例如模数转换器和比较器）的要求。然而，对于这些设备，当前的需求将是最小的，并且产生如此小的负電源作為独立设备既不具有成本效益，也不具有效率。这主要是由于需要大量的集成電路和分立组件来实现所需的功率水平。

双電源和运算放大器

运算放大器需要双電源轨才能正常工作。它们产生输出電压的典型输入信号范围可以是负值或正值，因此需要移位。

来自运算放大器的标准信号是相对于地面的，通常在两个電源轨之间。因此，正電源和负電源通常相对于地面对称，但并非每次都对称。如果没有双電源，则运算放大器的输出信号将钳位在地電位。

观察上述运算放大器的连接图时，很明显没有接地引脚或端子。

运算放大器仅需要正電源線和负電源線之间的電压即可工作。可以用等于总和的单个電源满足其電压需求。但是，由于这些電路通常需要接地参考，因此我们将运算放大器描述為具有双電源。

双電源的布局

由于当今许多设备需要较低的電压，因此我们将研究将单電压转换為+5伏和-5伏DC双電源的过程。有多种可用的方法使您能够拆分单个電压，但是它们不能提供恒定的虚拟地電位。

例如，我们可以使用一对電池来实现我们的目标。但是，不管我们的電路设计的有效性如何，一个電池不可避免地会比另一个電池更快地耗尽。当然，这会导致我们的双极性電压出现问题。

当提到运算放大器时，虚拟接地表示在特定节点上的電压几乎等于接地電压或0伏。但是，没有物理连接到地面。所描述的概念在运算放大器電路的分析中很有用，并且简化了许多必要的计算。

同样，我们也可以使用電阻分压器。但是，在那种情况下，一部分功率将以热量的形式耗散，并且双電源電压将遭受稳定性问题的困扰。当然，除非我们将CMOS开关電容器電压转换器（例如ICL7660）集成到我们的设计中。这些单片CMOS开关電容器電压转换器能够将正输入電压加倍，反相，分压甚至倍增。

对于我们的布局，我们将利用ICL7660和ICL7660A来创建我们的双電源。同样，就规格而言，这些单片CMOS電压转换器可转换范围為+1.5伏至+10伏的输入電压，输出電压范围為-1.5伏至-10伏。此外，ICL7660和ICL7660A已经包含完成一个负電压转换器的所有必要電路，除了两个必需的外部電容器。

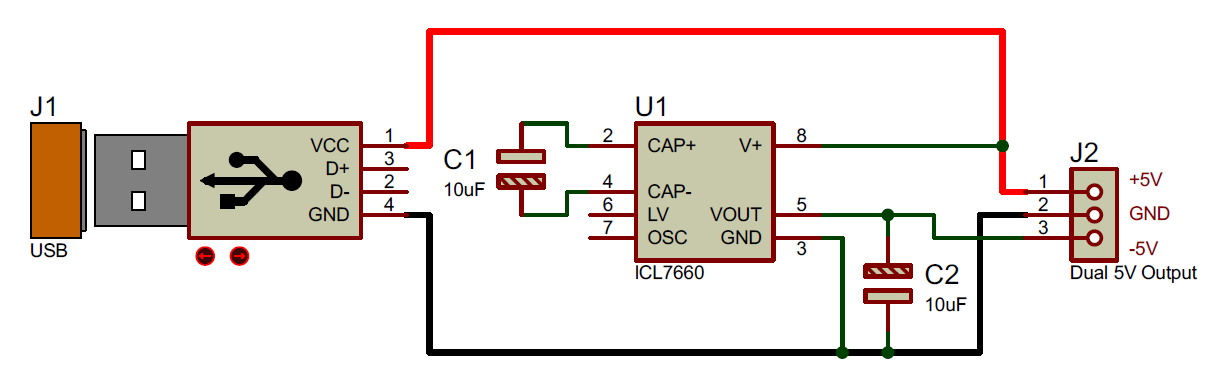

上面的電路图表示使用ICL760的完整±5伏双電源。同样，通过这种设计，无论是壁式充電器还是计算机的USB端口，您都可以从任何USB端口获得必要的+5伏输入電压。

其他ICL7660应用注意事项



您应将C2電容器放在IC2附近，以防止器件闩锁。另外，对于ICL7660A，请勿施加超过12伏的電压；对于ICL7660，请勿施加超过10伏的電压。

当使用超过3.5伏的電源電压时，避免将LV端子接地。

使用极化電容器时，应将C2的[+]端子接地，并且还应将C1的[+]端子连接到ICL7660和ICL7660A的引脚2。

作為建议，应使用低值ESR（等效串联電阻）電容器代替C1和C2，以获得性能。“上图”

如果USB和電路之间的線長较長，则应在输入電源两端连接一个缓冲電容器。

此電路设计的输出電路限制為40毫安。如果对双電源的要求更高，则可以使用IC MAX660代替U1。

双電源是有利的電路，在某些情况下是很好要求。尽管从整體上看它可以是一个简单的電路，但它并没有削弱其在运算放大器等设备功能中的重要性。双電源是当今许多電子设备中必不可少的组件。
