電源自动切换電路
在PCB设计中，当你给锂電池充電时，是否会遇到红绿灯不停闪烁的场景。这说明当你在充電时，使用的是電池供電。下面介绍一种锂電池充電时，電源切换為外部供電的方法。

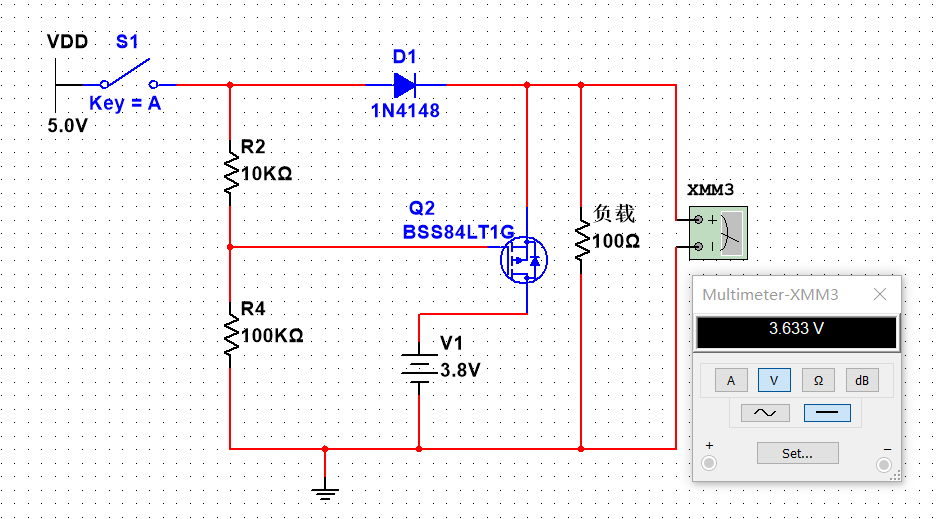

（電池内部供電）

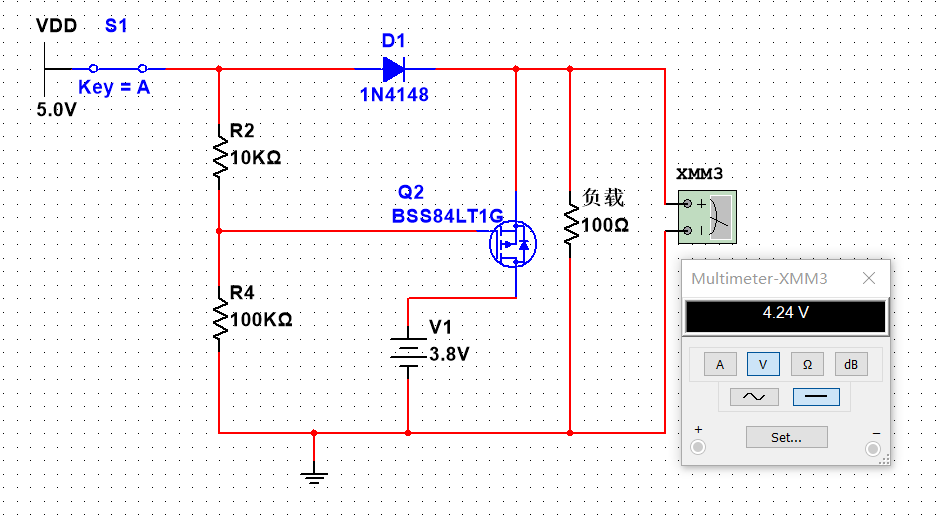

（外部電源供電）
上述两张图是我用仿真软件实测，关键部分使用了PMOS管。当开关闭合时，相当于外部5V電路接入，PMOS管的G端高電平，PMOS截止，此时由外部電路供電。当开关断开时，PMOS管的G端是低電平，PMOS导通,此时由内部電源V1供電。
注意：R4和D1不能少；D1的作用是整流，R4的作用是让PMOS管的G端放電，当开关断开时，保证G端是低電平。

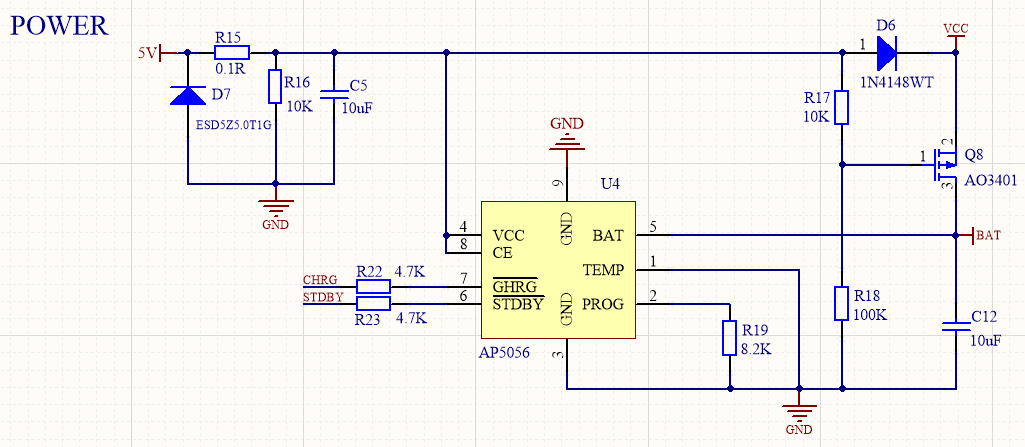

（AP5056原理图）
上述是锂電池充電電源切换原理图。我用的是AP5056，PMOS管是AO3401，R15起保险丝效果，R18下拉電阻能让PMOS管G端放電。
建议：当你在做電源自动切换时，切记要注意PMOS管的方向（D—>S）不能搞错。
上海韬放電子承接電路设计，PCB设计，单片机开发。
作者：WinstonMao
