关于农药残留检测電路的PCB设计
本项目的電路部分包含：6路步进電机、两路直流電机、4路IO信号、1路模拟信、1块显示屏；
1、6路步进電机分為42和57两种步进電机
2、直流電机是普通24V直流電机
3、4路IO信号是输入信号
4、1路模拟信号，是应变電阻信号，用于称重
5、1块显示屏，迪文串口屏

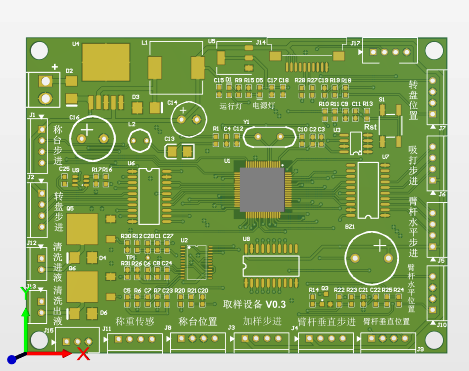

PCB设计设计介绍：
1、 步进電机采用TB6600
2、 電源采用LM2596-5.0和AS1117
3、 4路IO输入采用光電隔离
4、 1路应变片HX711
5、 显示屏采用TTL 5V串口屏
6、 電平转换采用74HC245PW
步进電机PCB设计
检测電路PCB设计
安全電路PCB设计
