MAX6675的推荐PCB设计

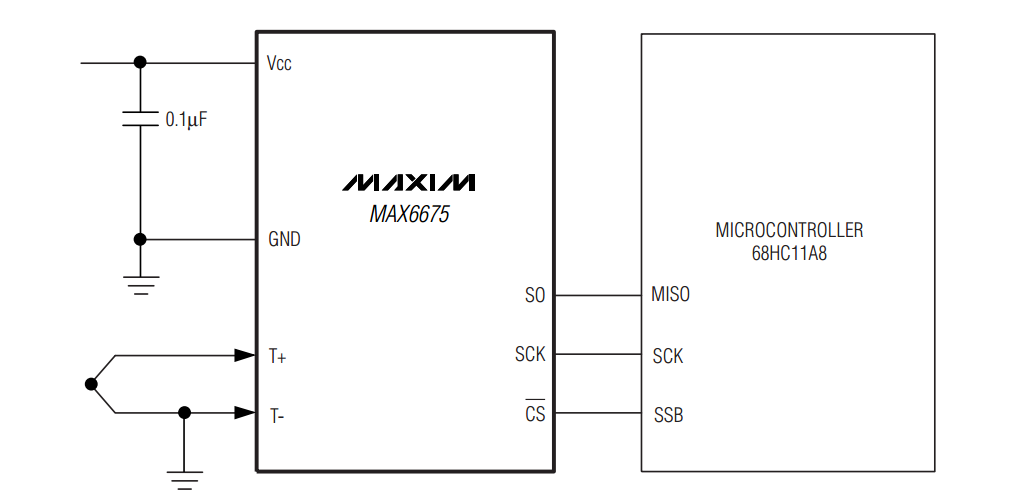

从datasheet里可以看到max6675的建议電路如下图所示：

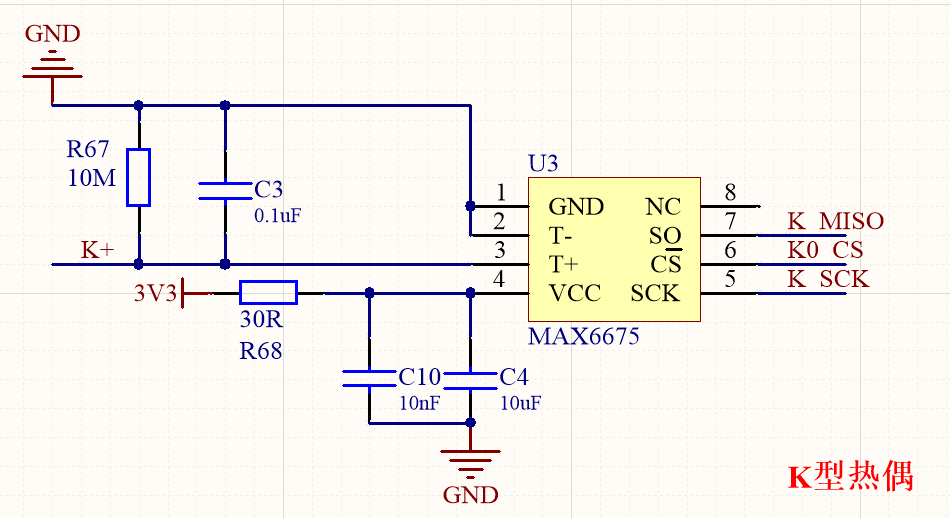

下面是我根据经验画出的原理图：
下面来说一下為什么这样设计。
1、電容C3，是為了滤波，添加一刻0.1uF的電容可以降低输入信号的波动；
2、電阻R67，他是跟C3一起使用的，是為了增加响应速度。如果K+的電压降低，那么C3可以通过R67进行放電；
3、電阻R68和電容C4、C10 是為了RC稳压，就有小朋友要问了為什么要多此一举，因為推荐電路里没这个。那么我们来看一下MAX6675的内部原理图：
可以看出一个放大電路和一个跟随電路，那么我们就有理由為MAX6675提供一个稳定的電源了，毕竟41uV/℃，轻微的電源波动都会引起测量结果的波动。
