低功耗電路電池電压测量pcb设计

2021-08-06

        相信大家都遇到过低功耗電路電池電量检测的PCB设计。如何测量電池的電压呢？采用运放来进行测量肯定不考虑，因為运放也是耗電单元。

        那么我们考虑一下電阻分压进行電压测量，因需要考虑到低功耗因素，串联電阻就必须很大，如果電池電压=3.8V，分压電路電流设為0.1uA，那么串联電阻高达38MΩ；对于一般的MCU的ADC输入阻抗是50K，这样ADC测试的值要低于实际的值（因為ADC测量实际就是测量单位时间结束后電容两端的電压，从而计算出電压）。那么下面我来大家推荐我的PCB设计：

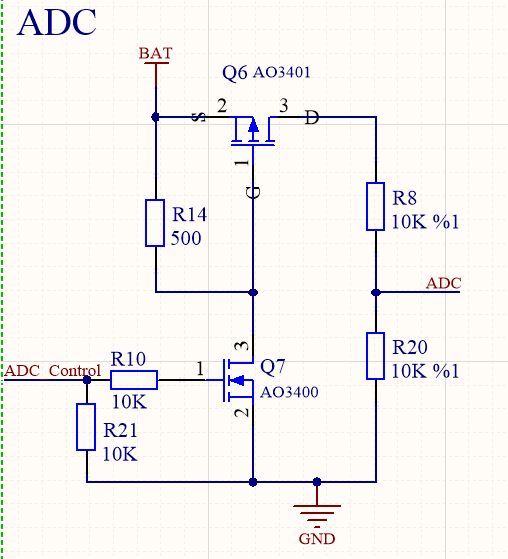

        本電路的核心是在PMOS管AO3401。当需要测量BAT電压时ADC_Control输出高電平，NMOS管Q7打开，Q6 的GS压差是-3.8V，所以Q6导通，则是可以进行電压测量。当電路休眠时，ADC_Control输出低電平，Q6关闭，整个ADC電路不耗電。

        总结：在PCB设计中，请不要忽略PMOS管的作用，它有高侧位打开、内阻小等优点。
