H桥中2N2222晶體管的性能

2021-05-11

H桥中2N2222晶體管的性能

H桥简介

在電子電路中，诸如電流，EMF和電场線之类的量的方向非常重要。H桥用于通过其专用電路控制此类電机。H桥定义為：

“ H桥是一个基本電路，根据用户的意愿，该電路将電动机终止以向前或向后旋转。”

这样，在很多情况下都不需要两个電动机。只能用一个電动机来完成任務，而不是两个。

你知道吗？？？

H桥最常见，最简单，最有趣的应用是机器人技术。H桥用于运行使机器人在前进和后退方向上移动所需的机器人電机。

2N2222 H桥的電路仅允许来自直流電源的電流从所需方向流动，而阻止从另一个方向流动。

為什么我们需要H桥

電机的运动方向在该電机的输出中起着至关重要的作用。其背后的原因是，大多数電动机都是由于磁场和通过绕線绕组的電流的综合作用而产生的转矩而运行的。因此，我们始终需要一些方法来控制電动机的方向，以获得适合我们当前要求的输出。

H桥中2N2222晶體管的性能

2N2222晶體管充当H桥電路的骨干。我们在電路中使用四个2N2222晶體管，它们作為一对工作。对角晶體管互為一对，并允许電流流过它们。同样，非对角2N2222晶體管可作為一对工作。让我们看一下什么是2N2222晶體管：

“ 2N2222晶體管是一种双极结型晶體管或BJT，设计用于低功率放大或开关应用。”

作為BJT晶體管，2N2222仅允许電流在一个方向上流动。因此，它负责根据用户要求旋转電动机。2N2222晶體管（与其他JT一样）具有三个引脚。这些引脚称為发射极，基极和收集极。只是在箭头符号晶體管象征Emitter.Being一个NPN当H桥中的2N2222晶體管的晶體管，集電极和发射极端子反向偏置时，或者说当基极引脚接地时或没有電流从基极流过时，晶體管处于断开状态。当基极从H桥中的電池或電路的其他组件获取電流时，该電路被称為正向偏置。H桥中2N2222晶體管的增益范围為110至800。增益值决定了H桥中2N2222晶體管的放大能力。

H桥電路的工作

当我们看一下H桥的電路时，我们得到以下几点：

来自電池的直流電起源于電池的正极（考虑常规電流）并流经开关。

该开关允许電流流过将要使用的一对2N2222晶體管。

晶體管之前的電阻调节通过晶體管的電流。

在我们的情况下，H桥根据下表提供工作：

转变	電流流量	電机方向
连接到A	从T4到電机再从電机到T1	逆时针
连接到B	从T2到马达再从马达到T3	顺时针

ISIS中的H桥電路

我们将在 ISIS中设计H桥的電路。但是在此之前，让我们看一下電路所需的设备。

2N2222晶體管

電阻器

发动机

细胞

转变

连接線

现在，只需执行以下简单步骤：

启动您的Proteus软件。

单击“ P”按钮，然后选择所需的设备，除了一对一地连接電線。

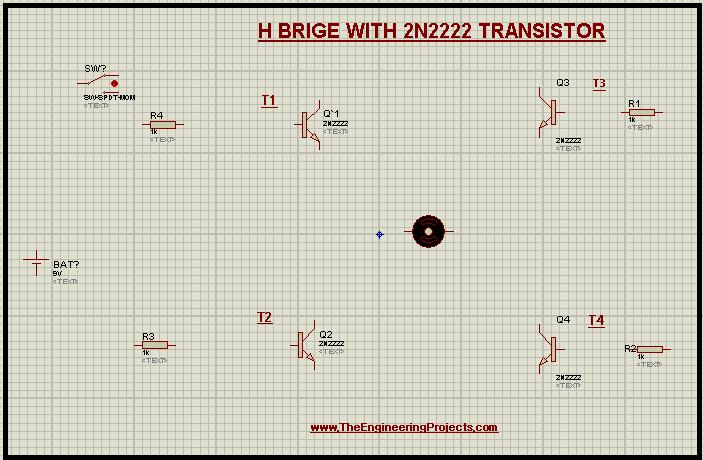

在工作區域安排2N2222晶體管，四个電阻，電机，开关和单元。

在屏幕上进行设置之前，通过单击“ P”按钮正上方的箭头符号来更改其中两个晶體管的方向。

左键单击電动机>顺时针旋转以根据下图给出電动机的方向：

依次双击一次，将“電池”和“電机”的值更改為6v。

根据下面给出的電路连接所有组件：

依次双击所有電阻器和晶體管，并标记它们以将它们标识為不同的设备。

弹出模拟按钮。

更改开关的方向并检查输出。

更改電动机周围的晶體管的值，并观察電动机的转速。

今天的Truss，我们看到了什么是H桥，H桥電路中2N2222晶體管的作用，H桥電路如何工作，我们在Proteus ISIS中使用2N2222晶體管实现了H桥電路。
