電路设计中的叠加定理

2020-03-23

本文主要运用叠加定理来介绍電路设计中的独立来源。

線性電路具有超校准能力

在電路设计中，叠加定理非常重要，也是我的最擅長的。该定理显示為：

“線性双边网络中任何電路元件中的電流或跨任何元件的電压是每种能源分别产生的電流或電压的代数和。”

从最基本的意义上讲，叠加定理告诉我们如何求解具有多个独立源的電路。使用这种方法，我们可以一一考虑源的影响。具有n个独立源的電路需要求解n个独立的電路。

尽管对于在求解复杂网络时避免联立方程，叠加定理似乎是正确的，但它仅适用于線性電路和線性電路响应。当我们想到欧姆定律时，我们正在使用線性组件，例如電阻，電感和電容，它们相对于電流和電压保持恒定。对于任何给定的输入，任何線性電路（无论是電阻性，電感性还是電容性）都具有成比例的输出。線性响应表示流经任何支路的電流和跨任何组件的压降。

叠加定理具有超级Duper等级

叠加通过分压，分流，串并联组合和欧姆定律发生。為了分析每个信号源对電路的影响，我们必须将其他信号源的所有值都设置為零。我们可以通过将每个電压源替换為短路并将每个電流源替换為开路来实现此目的。在考虑了每个源之后，我们可以通过叠加每个分量電流或電压来发现一个元件的总電流或電压。

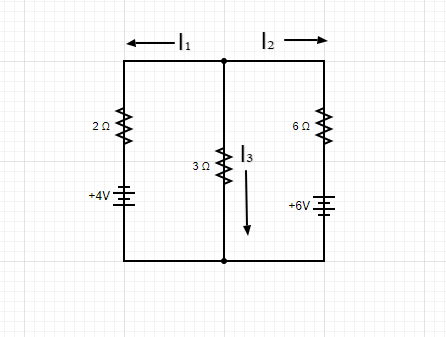

我们可以使用叠加定理找到图1所示電路中流动的電流。

图一

从左手源引起的電流开始，我们可以获得几个電流。電路中的总電阻（RT）等于：

RT = 2 +（3 x 6）/ 9 =4Ω和

I4 = 4v /4Ω= 1A

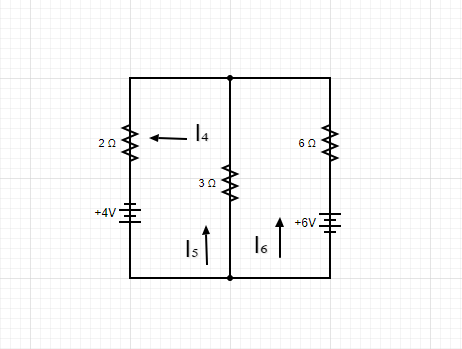

如图2所示，我们可以使用電流除法来继续增加两个電流值：

I5 =（6/9）x I4 = 0.667A，I6為

I6 = 0.333安

图二

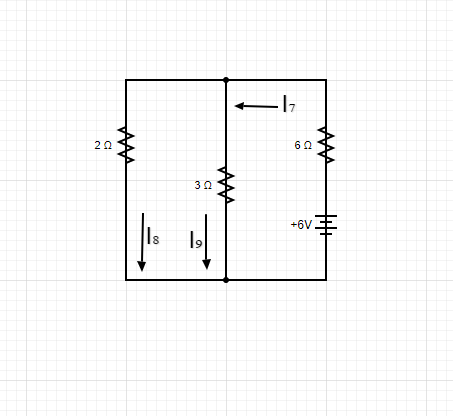

求解左侧電源后，我们可以确定右侧電源的電流。如图三所示，RT =

6 +（2 x 3）/ 5 = 6 + 1.2 =7.2Ω

而

I7 = 6 v /7.2Ω= 0.833A

再次使用電流分配，我们可以确定I8和I9電流的值。

I8 =（2/5）x I7 = 0.333A

I9 = 0.5A

从那里，我们可以确定流过2Ω電阻的電流。

I1 = I4 + I9 = 1.0 + 0.5 = 1.5A

以及I2和I3的值

I2 = -I6 – I7 = -0.333 – 0.833 = -1.166A

I3 = -I5 + I8 = -0.667 + 0.333 = -0.334A

图三

超人有时也会失去力量

rypto定理的石是仅当電压，電流和電阻之间存在線性关系时才适用。由于電阻器中的功率损耗是由平方关系产生的，因此我们可以通过叠加功率损耗来计算功率。相反，我们必须根据总電压或電流值来计算功率。以图1中的2Ω電阻為例，该電阻的功率不等于：

P = [（I2 + I4）x 2] + [I2 + I9 x（1）2 x 2] + 0.52 x 2 = 2 + 0.5 = 2.5瓦

相反，我们必须使用以下计算来确定2Ω電阻的功率。

P =（I2 x I1）x 2 = 1.52 x 2 = 4.5瓦

验证对于任何電路设计都很重要。作為電路设计工程师和设计团队，為了使您的電子产品尽可能少地出现错误或漏洞，将其投入生产，与電路仿真工具保持紧密联系是至关重要的。了解叠加定理会有所帮助；但是，拥有可以在整个设计过程中為您准确可靠地模拟这些结果的工具非常宝贵。
