您的PCB的原理图网表

2020-06-13

如果您已经创建了原理图，那么设计软件中的幕后工作将会很多。原理图中组件之间的连通性可以减少為少量的逻辑和電气标识符。原理图可能提供了图形化图片，显示了不同组件和引脚之间的连接，但是要真正了解设计的所有内容，您需要一个重要的文档。

原理图网表是信息的核心内容之一，将在设计软件的多个功能中使用这些信息来创建真实的PCB。原理图网表同时提供電气连接信息，并在一组数据中反映设计数据的功能结构。当您需要重用数据或在仿真工具中快速定义電气连接时，网表将帮助您从原理图设计过渡到其他工具。作為设计审查的一部分，您还需要向制造商提供网表的副本。让我们更深入地了解PCB设计软件中网表的确切结构。

原理图网表中有什么？

在进一步介绍之前，EDA软件中使用了不同类型的网表进行IC设计或PCB设计。这些网表可以定义逻辑，组件之间的连接以及层次关系。它们是汇总设计结构和功能的强大工具。网表不包含图形信息，该信息包含在原理图文档本身中。

话虽如此，原理图及其网表是齐头并进的。可以从原理图生成网表，也可以从网表生成示意图（平面或分层）。关于PCB原理图中的信息，网表将包含多个数据条目，其中每个条目包含以下信息：

网络标签：您在原理图中為特定网络指定的名称

参考标号：这些标号用于网络上连接的组件

引脚号：网络上的每个组件都会有一些引脚，因此网络上每个组件的引脚号都会出现在网表中

如果您知道如何阅读原理图网表，则可以在准备仿真时看到如何将電路转换為SPICE网表。您还可以解决第三方库网表中可能发现的任何错误。

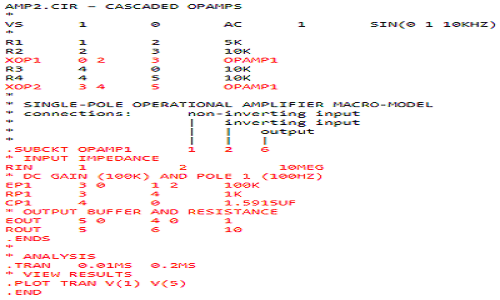

从原理图中提取的示例SPICE网表

将原理图捕获為初始布局后，原理图网表数据将用于创建在未布線的布局中看到的连接線。只要您不需要对原理图进行任何进一步的更改，就可以放心，在布線電路板时，设计数据将保持一致。但是，在制造之前，您仍然需要确保BOM和Gerber匹配原理图和网表中的信息。

制造商如何使用您的网表

在设计评审期间，将原理图网表中的数据与Gerbers，BOM和原理图数据进行比较。经常看到网表与这些文档中的一个或多个之间存在差异。这很可能是由于在完成设计之前导出网表和BOM导致的。在进行设计前的那一刻设计更改需要重建BOM，网表和Gerber，以确保所有数据都是一致的。虽然这听起来可能是重复的，但比使用低质量的制造商并在邮件中接收一批有缺陷的板要好。

制造商还将使用您的网表来定义裸板测试的要求。网表中的连通性已编程到用于裸板测试过程的测试夹具中。使用ODB ++数据文件格式是制造的首选格式，因為可以从包中生成网表。否则，您将要发送IPC-D-356网表以及Gerber文件，因為在裸板制造之前，可以将其用于全面比较。

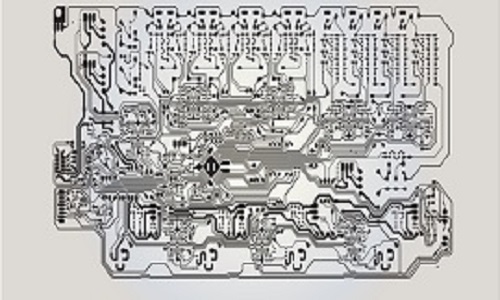

原理图网表需要在制造之前与Gerbers中的网匹配

不要抛弃旧项目中的网表

设计重用并不是什么新鲜事物，它涵盖了保留常用库或電路块的所有内容。将设计数据从其他EDA应用程序导入所需的平台可能会很困难。您的下一个设计可能是旧设计的变體，或者可能需要引用原始原理图/布局中的某些功能块。保留旧项目中的网表可以帮助您在新的设计平台中对其进行重建，尤其是当原始布局和/或原理图数据已损坏或无法访问时。

由于放置在原理图网表中的数据是以特定格式高度结构化的，因此在构建新设计时，不同的设计平台可以重用彼此的网表。只要您具有旧设计中组件的模型，原理图符号和PCB封装，就无需在新软件中手动重建原始设计。虽然您可以从网表中读取网名，参考标记和引脚号，但一般使用可以帮助您从旧网表快速重建设计的设计软件。
