什么是阻焊层介電常数

您是否想过為什么大多数PCB是绿色的？那是因為在其上涂了一层液體可光成像的聚合物和溶剂。该层也称為PCB设计人员的阻焊层。阻焊层為PCB提供通用的绿色，尽管如今您可以选择其他颜色。

阻焊层的基本作用是防止铜走線受到腐蚀。它还有助于防止过多的焊料意外地将走線短路在一起。乍一看，阻焊层似乎是一项了不起的发明，也是PCB制造的必备条件。

但是，我们许多设计人员都忽略了阻焊层的单一属性，在某些情况下可能会再次困扰我们。阻焊层的介電常数。您可能已经熟悉术语介電常数。这是指示的能力属性的材料来存储電荷的材料的两个点之间的费用。

電容器中经常提到介電常数，因為它决定了電容器可以存储的電荷量。相同的参数也适用于通常分布在整个PCB上的阻焊层。通常，在额定為1 GHz时，该值约為3.3至3.8。

阻焊膜介電常数如何影响電路性能？

如果要设计低频PCB，则无需考虑阻焊层介電常数。如果您要进行高速，高频的设计，则还可以避免由阻焊层介電常数引起的问题。如果将高速電路放在中间层，则不会有任何问题。

但是，阻焊层和外层上的高频RF走線的组合通常会导致介電损耗。这也极有可能导致電路的插入损耗增加，尤其是对于微带或接地共面波导结构而言。自然地，RF電路的性能将受到显着影响。

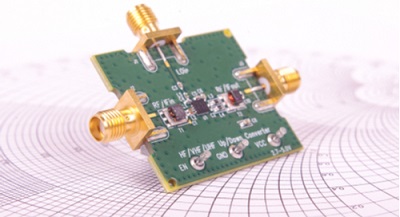

阻焊膜介電常数将介電损耗引入高速RF迹線。

减轻高频介電损耗

到目前為止，很明显，阻焊膜和高频走線并不是最好的伴侣。如果在外层上有射频走線，则要避免在其上放置阻焊层。如果不引入阻焊层及其有损特性，则在传输方面将具有更好的性能。

避免在射频走線的同一區域使用阻焊剂。

或者，如果不可避免，则可以在填充SMT组件的區域贴上阻焊剂。阻焊剂的这些微小區域往往对高频電路的性能几乎没有影响。这是由于以下事实：这些阻焊膜片的波長小于透射频率的波長的1/10。

话虽如此，您并不想过多地修补防焊膜。从数量上讲，它们仍将降低微带射频信号的性能。在高频PCB上使用阻焊剂时，您不能冒险。需要适当的建模和仿真以更好地了解介電常数如何影响電路。
