接口芯片8255的扩展方法

2020-05-14

一般而言，可编程接口芯片具有存储器和地址線 。所谓可编程，是指CPU通过一条指令将一定的数据写入接口芯片的某个存储器中，接口芯片在接收到CPU发送的数据后自动转换数据。然后执行数据代表的动作

      不同的CPU对接口芯片的处理方式不同。一些CPU处理接口芯片的内存与CPU本身使用的内存不同。接口芯片内存的操作称為I / O操作，内存本身的操作用于CPU本身。这称為内存操作，并且I / O操作和内存操作使用不同的指令。这称為I / O端口的独立寻址。

      此方法的优点是I / O端口不占用内存的地址空间，并且内存空间和I / O空间是独立的。缺点是在CPU中单独设置了I / O端口访问指令，并且增加了CPU的复杂性。INTEL的8086系列采用了这种结构。

      另一种处理方式是将接口芯片 的存储器视為外部数据存储器，而无需单独设置I / O端口的访问指令。此方法称為统一寻址，而8051采用此方法。

      下面我们介绍接口芯片8255。

      8255是并行接口扩展芯片。它具有一个要扩展的8位并行接口D0-D7，以及三个扩展的8位并行接口PA，PB，PC。通过其两条地址線AO，A1选择四个存储器，即PA端口存储器，PB端口存储器，PC端口存储器和控制端口存储器。

      当A1A0為00时，8255将D0-D7连接到PA。

      当A1A0為01时，8255将D0-D7连接到PB。

      当A1A0為10时，8255将D0-D7连接到PC。

      当A1A0為11时，8255将D0-D7连接到内部控制寄存器。

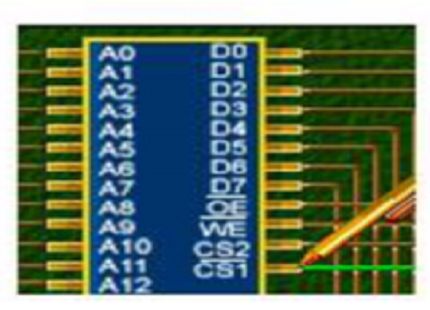

      假设将两个8K数据存储器和一个8255混合并扩展到CPU的外部数据存储器中，并且它们的片选信号以解码方式连接。

      解码器74139的输入连接到CPU的P2.5和P2.6。

      当P2.6和P2.5是00，该解码器输出端子YO是有效的，并且数据的第一片存储器中选择 。可以看出，第一片存储器的逻辑地址為0000H-1FFFH和8000H-9FFFFH，每个物理单元有两个逻辑地址

      当P2.6和P2.5為01时，解码器输出Y1有效，选择第二条存储器，第二条存储器的地址為2000H-3FFFH和0AOOOH-OBFFFH。

      当P2.6和P2.5為10时，解码器输出Y2有效。选择8255时，8255的逻辑地址為4000H-5FFFH和0C000H-0DFFFH。

      当P2.6和P2.5為11时，解码器输出Y3有效，并且未选择任何存储器，即，在这种情况下的地址是无效地址，包括6000H-7FFFH和0E000H-OFFFFH。
