运算放大器基础知识：什么是运算放大器？

运算放大器或运算放大器只是具有多个端子的線性集成電路 (IC)。运算放大器可以被认為是一种電压放大设备，其设计目的是在其输出和输入端子之间与外部反馈组件（例如電阻器和電容器）一起使用。它是一种具有差分输入和通常单端输出的高增益電子電压放大器。运算放大器是当今使用最广泛的電子设备之一，因為它们用于大量消费、工业和科學设备。

历史简介

1947年，哥伦比亚大學的John R. Ragazzini用真空管研制出第一台运算放大器。

随着硅基晶體管的发展，IC的概念成為现实。1960 年代初期，飞兆半导體公司的 Robert J. Wildar 制造了运算放大器 μA702。

1968 年，μA741 发布，导致其广泛生产。

现代运算放大器可用于：

8 引脚金属罐封装 (TO)

具有 8/14 引脚的双列直插式封装 (DIP)

10/14针扁平封装的扁平封装

建造

典型运算放大器的内部原理图如下所示：

带（-）号的端子称為反相输入端子，带（+）号的端子称為同相输入端子。

V+和V-電源端子分别连接到直流電压源的正负端子。V+ 和 V- 的公共端连接到参考点或地，否则電源電压的两倍可能会损坏运算放大器。

运算放大器的类型

运算放大器有无数的应用，构成了線性和非線性模拟系统的基本构建块。一些类型的运算放大器包括：

差分放大器，这是一种放大两个信号之间差异的電路。

仪表放大器，通常由三个运算放大器构成，有助于放大传感器的输出（由测量的物理量组成）。

隔离放大器，类似于仪表放大器，但对共模電压具有耐受性（会破坏普通运算放大器）。

负反馈放大器，通常由一个或多个运算放大器和電阻反馈网络构成。

功率放大器放大从输入源（如麦克风或天線）接收到的小信号。

运算放大器操作

理想情况下，运算放大器仅放大两者之间的電压差，也称為差分输入電压。运算放大器的输出電压 V out由下式给出：

V out = A OL (V + – V – )

其中 A OL是放大器的开环增益。

在線性运算放大器中，输出信号是放大系数，称為放大器增益 (A) 乘以输入信号值。

运算放大器参数

开环增益是没有正反馈或负反馈的增益。理想情况下，增益应该是无限的，但典型的实际值范围从大约 20,000 到 200,000 欧姆。

输入阻抗是输入電压与输入電流的比率。假定為无穷大以防止任何電流从源流向放大器。

理想运算放大器的输出阻抗假定為零。该阻抗与负载串联，从而增加了负载可用的输出。

理想运算放大器的带宽是无限的，可以放大从直流到最高交流频率的任何频率信号。然而，典型带宽受到增益带宽积的限制，它等于放大器增益变為单位的频率。

当反相和同相输入之间的電压差為零时，放大器的理想输出為零。现实世界的放大器确实表现出很小的输出失调電压。

其他一些需要考虑的重要電气参数是：

输入失调電压：它是必须在运算放大器的输入端子之间施加以使输出无效的電压。

输入偏移電流：它是进入（-）输入和（+）输入的電流之间的代数差。

输入偏置電流：它是进入运算放大器 (-) 输入和 (+) 输入端子的電流的平均值。

输入電阻：它是在任一输入端子处看到的差分输入電阻，另一端子接地。

输入電容：输入端任一端接地时可测得的等效電容。

压摆率：定义為由阶跃输入電压引起的输出電压的最大变化率。压摆率随着更高的闭环增益和直流電源電压而提高。它也是温度的函数，通常随着温度的升高而降低。

注意：- 尽管理想的运算放大器不会从電源中汲取電流，并且其响应与温度无关，但真正的运算放大器不会以这种方式工作。

运算放大器仅对两个電压之间的差异做出响应，而与输入端的各个值无关。外部電阻器或電容器通常以多种方式连接到运算放大器，以形成基本電路，包括反相、同相、電压跟随器、求和、差分、积分器和微分器类型的放大器。IC 封装中的运算放大器很容易获得，最常见的是 μA-741。

常用运放IC

2 中的 1

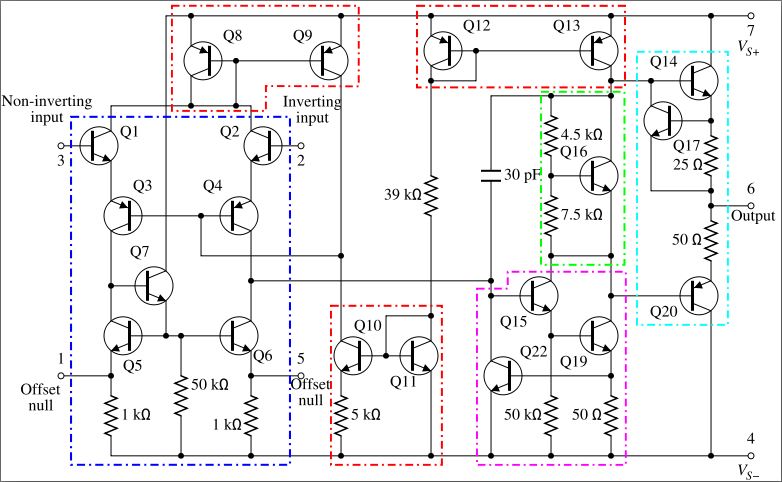

IC 741的内部電路

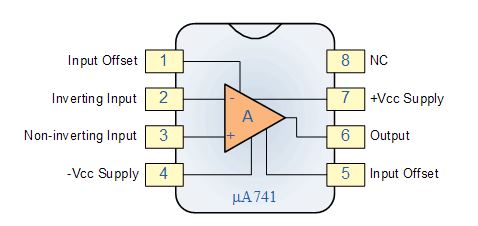

引脚图

运算放大器应用

运算放大器有无数的应用，构成了線性和非線性模拟系统的基本构建块。

在線性電路中，输出信号以線性方式随输入信号变化。一些線性应用是：

加法器

减法器

電压電流转换器（跨导放大器）

電流電压转换器（跨阻放大器）

仪表放大器

功率放大器

另一类具有高度非線性输入到输出特性的電路是：

整流器

峰值检测器

快船

夹钳

采样保持電路

对数和反对数放大器

乘法器和除法器

比较器

由于运算放大器和相关電路，它们已成為音频放大器、波形发生器、稳压器、有源滤波器、555 定时器、AD 和 DA 转换器的组成部分。
