机電仿真软件和電路设计分析的作用

2020-07-14

机電系统采用多种软件来成功设计，包括机電仿真软件。您的机電仿真软件和机械建模工具可确保您的系统在机械方面达到预期的性能，但是在创建机械仿真和机電仿真之前，它们无法解决電路的特定功能。

電气设计和分析工具对于设计電动机控制電路和功率传输系统非常重要，这样可以确保机械系统可以按预期运行。真正的机電仿真软件将使用系统的3D模型进行分析，但这需要首先创建原理图和PCB布局。如果您可以在开始机械设计和机電仿真之前完成電路设计和PCB布局，则可以创建一个满足電气和机械要求的系统。

机電系统设计过程需要電气设计师和机械设计师之间的紧密合作。机械设计师的工作可能很困难，因為他们必须考虑诸如外壳设计，外壳或包装的运动范围以及传递给系统中電动机的功率之类的事情。机械设计的这些方面，尤其是传递给電动机的功率和运动范围，只有在设计了功率和電动机控制電路之后才能适当考虑。

必须模拟的两个关键電路是您的電源传输/管理和電机控制系统。这些電路需要以最小的损耗（即，尽可能高的效率）向机械组件提供所需的功率。这些系统都不是100％高效的，但是使用正确的電路设计和分析工具可以使您尽可能地接近。

您的功率传输系统通常需要容纳来自未稳压直流電源或交流電源的输入功率。无论哪种情况，您都需要设计一个功率调节级，以便為板上的下游電动机供電。由于電动机有AC和DC两种，因此最好将電动机类型与输入功率类型匹配。功率调节和传输策略需要与所使用的電源匹配。

对于将使用交流電源运行但需要直流電动机或步进電动机的更复杂的系统，您可能需要具有开关调节器的功率因数校正（PFC）電路，以确保向机電系统提供稳定的電流和高效的功率传输系统。為了从单相電源转换為脉动DC，可以使用带有输出電容器的标准整流器電路。要将三相電源转换為直流電源，请使用以下電路。

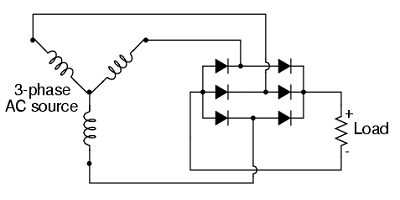

用于AC-DC转换的三相整流電路

在仿真软件中，您可以将三相交流输入電源建模為一组三个交流電源，每个交流電源的相位偏移為120°。只需使用二极管模型扫描源幅度，即可检查所产生纹波的幅度并计算功率因数。IEC 61000-3是三相交流電源转换系统上非常严格的欧洲标准，该标准将输入電流的总谐波失真（THD）限制在每相16至75 A RMS输入電流时不超过48％。功率较低的设备（每相输入電流最高為16 A RMS）被限制為不超过THD的33.8％。

系统的功率因数和总谐波失真（THD）相关，太高的总谐波失真（THD）过高会导致您的机電系统在总谐波失真（THD）高时浪费功率。但是，直流電源转换中需要总線電容器来提供低通滤波和更稳定的输入直流電源。

在仿真中，您需要尝试使用不同的電容器，以查看哪些值（包括其ESL和ESR值）将為您的机電组件提供最高的功率因数转换。这可以通过参数扫描来完成，同时扫描電容器值并计算总输出功率效率。

電机控制

术语“電动机控制”涵盖正在运行的電动机上的速度和转矩控制。这通过调节驱动信号中的参数之一来提供。对于实际的交流驱动電路，交流電动机的典型電动机控制方法是使用带双向可控硅和三端双向可控硅开关的電位计来调节传递给電动机的功率。

下面显示了一个单相電源示例。在这种简单策略中，您可以将電位计模拟為固定電阻，并在模拟扫频时将其值简单地更改為参数，同时模拟传递给電动机的功率（下面的M1）。

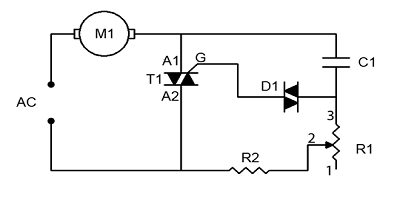

单相交流電动机的速度控制電路。三相電动机可以构建类似的電路

交流電动机控制的最常用方法是调整驱动信号的频率。在构建变频驱动電路时，对于单相或三相输入功率，您需要根据電源電压/電流模拟输出功率。对于直流控制，确切的方法取决于所用電动机的类型。下表总结了用于控制直流電动机速度以及转矩的不同方法。

请注意，有刷和无刷電机也可以使用PWM信号，其中電机接收的平均電压等于占空比乘以線路電压。这样，可以通过可编程的PWM发生器（例如在MCU中）以電子方式控制電动机。
