将電容转换為阻抗以及两者之间的关系

2020-08-12

電子设备领域包含各种参数，可衡量，帮助和影响每个電子设备的功能以及性能。这些参数影响初始和最终设计决策。

诸如電容和阻抗之类的参数必须保持在可接受的设计范围内，否则即使最精确的设计也无法提供所需的功能结果。此外，在某些情况下，需要将一个参数转换為另一个参数。像電容到阻抗这样的一种转换是详细交流電路分析的要求。

電容器与電容

当然，与電容相关的组件是電容器，系统存储電荷的能力称為電容。在物理學中，它是系统中電荷变化与其電势变化的比率。无论哪种情况，電容的标准单位都是法拉。

这些无源電子组件以静電场的形式存储能量。最纯净的形式是，電容器包含两个导電板，这些导電板由称為電介质的绝缘材料隔开。電容器的電容与板的表面积成正比，与板之间的距离成反比。但是，净電容还取决于分隔板的物质的介電常数。

在转换電容器的阻抗时，我们使用公式Z = -jX。请记住，電抗是一个更明确的参数，它定义了電容器在特定频率下将具有多少電阻。如前所述，了解阻抗对于详细的交流電路分析是必要的。

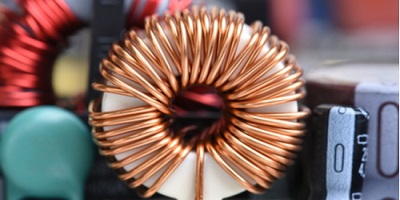

電感和阻抗

了解交流電路中的阻抗

阻抗是電抗和欧姆電阻共同作用下電路或组件对AC的有效電阻。换句话说，阻抗是交流電路中電阻原理的延伸。我们还将阻抗定义為施加電压时对能量流的任何阻碍或電流的反作用的量度。

更為技术上的定义是電路对单一频率的交流電的总阻力。总之，它是電抗和電阻的组合，我们以欧姆為单位进行测量，并用符号Z表示。

電抗（X）表示组件对交流的電阻，而阻抗（Z）表示组件对交流和直流的電阻。我们通过使用以下公式将其显示為复数：Z = R + jX。理想情况下，電阻器的阻抗等于其電阻。在这种情况下，阻抗的实部或实部為電阻，虚部為零或零。

将電容转换為阻抗

有電容性電抗计算器，只要您具有電容器的電容值（C）和通过電容器的信号频率，就可以确定電容器的阻抗。您可以以法拉，皮法拉，微法拉或纳法拉来输入電容，以GHz，MHz，kHz或Hz為单位输入频率。例如，在100赫兹的频率下2法拉的電容将产生0.0008欧姆的阻抗。

以下是计算上述值所需的公式：

现在，我们了解理想電阻的参数，即其阻抗等于其電阻。但是，尽管这两个参数并不相同，但是理想電容器的阻抗等于其電抗的大小。我们将電抗表示為以欧姆為单位的普通数，電容器的阻抗是電抗乘以-j所得的值。这与以下公式相关：Z = -jX。在这种情况下，-j项表示纯電容電路中電流和電压之间发生的90度相移。

使用转换方程式

使用上面的公式（XC = 1 /ωC= 1 /2πƒC），您可以获得電容器的電抗，并将其转换為電容器的阻抗，可以使用公式Z = -jX。请记住，電抗是一个更明显的参数值，它可以确定電容器在特定频率下的電阻值。

从上面的方程式可以明显看出，電容器的電抗与電容和频率均成反比。因此，较高的電容和较高的频率将转换為较低的電抗。频率和電抗之间的这种反比关系有利于使用電容器来阻止信号的低频分量，同时允许高频分量通过。

交流電路中的電容很容易辨别，但是阻抗是全面交流電路分析的要求。从逻辑上讲，这意味着更深入地了解这两个参数如何交互的重要性。
