需要有关我的新PCB设计的反馈
電路1
我对PCB和電路设计很陌生。我正在尝试构建两个以ESP8266-12E和移位寄存器（SN74HC595N）為核心的電路板，以及一个高压继電器控制電路。我设计了一种低功耗PCB设计，可以通过可在端子上连接的手动开关进行控制。
我正在使用SN74HC595N，因為有一个可供arduino控制的现成库，这使事情更容易编码。

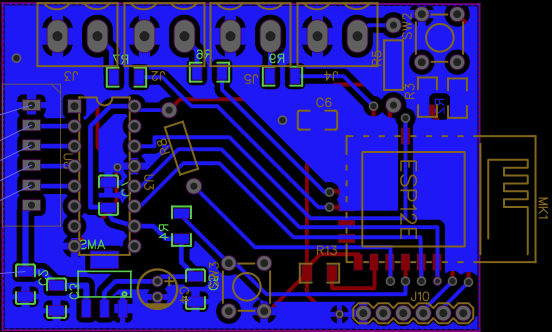

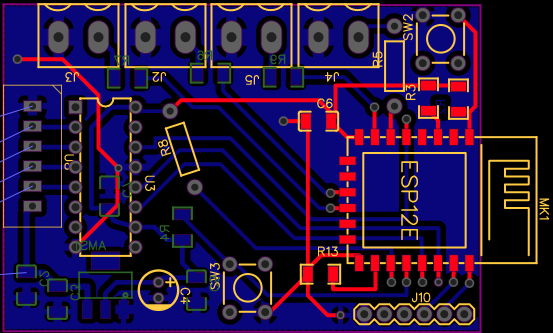

这是我的PCB的样子：
我猜这里的红色轨道是用于跳線的，这将有助于将东西保留在单层PCB上。
電路2

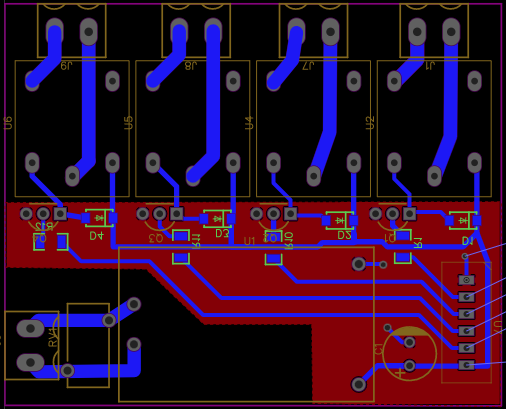

為了控制高压（220V）電器，我将东西放在另一个PCB上。这是尚未执行任何操作的PCB设计。需要专业人士的反馈以了解我是否需要对此进行改进。因為我知道我在设计时可能犯了错误。因此，為了自我教育，我正在尝试构建此PCB设计。我尝试在走線之间保持适当的距离，并同时保持裸露的铜區域，这样我就可以允许更大的電流通过。
注意：我不会构建此继電器控制電路。由于这可能很危险，所以只需尝试了解在何处进行改进即可。
还有一件事，将接地平面保持在继電器電路的220v AC電源附近是个好主意吗？因為我看到了市场上可用的现成模块，所以他们保留了它，但是我不确定它会带来多少帮助。

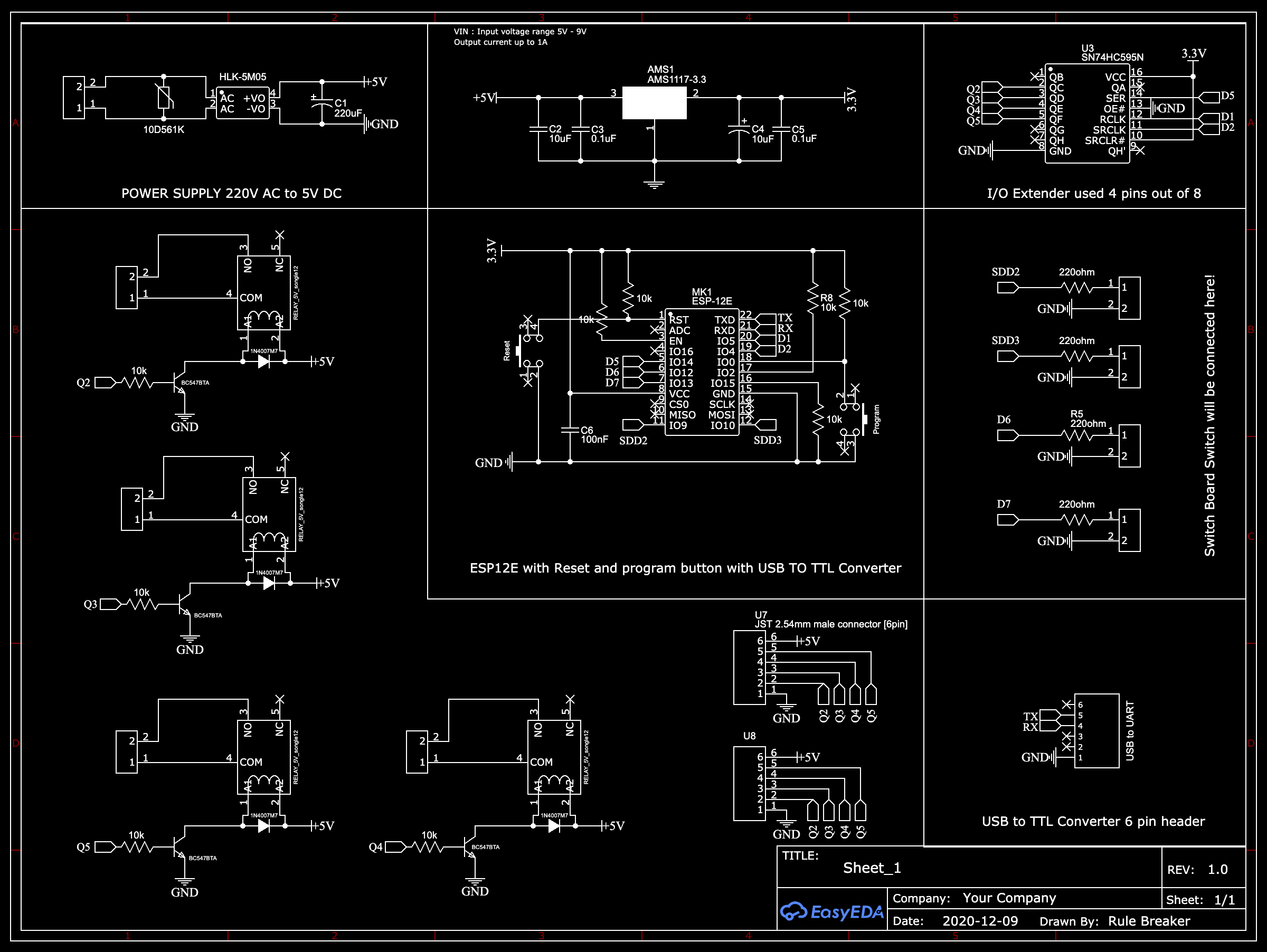

这是相同的完整示意图。
您的任何反馈都将有助于您理解和获取更多知识。
更新后

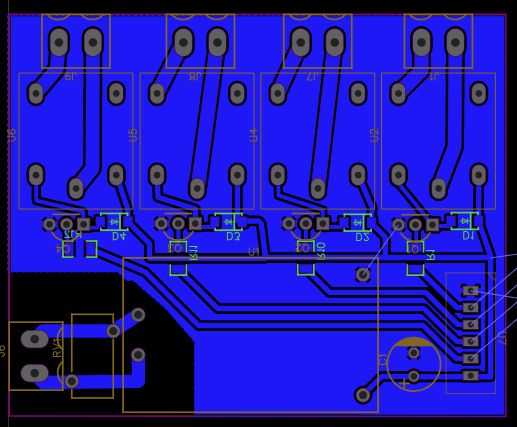

按照这里的建议是新的更新，我尝试在继電器（HV-電路2）電路板上保持尽可能大的间隙。要尽可能保持低压分量。
在電路1中，我只是基本上改变了整个布局，将两层结构简化了，并為平台带来了更大的灵活性。请随时发表评论。

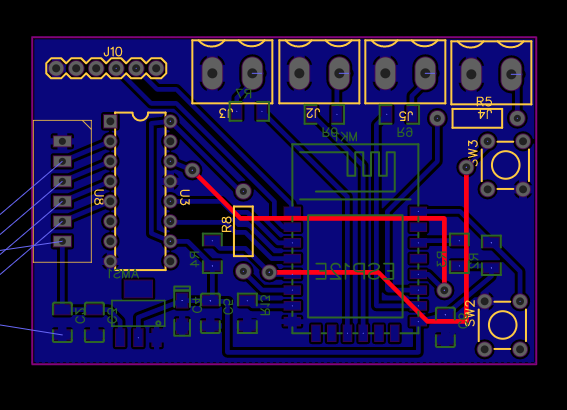

電路1的俯视图
電路1的底视图
