集成電路设计原理图仅是第一步

2020-03-25

完成原理图的方法相同，特别是集成電路设计的系统原理图仅仅是集成電路设计的第一步。误區是要在完成绘制所有電路图后庆祝其完成，但是你真的完成了吗？在可以说已经引入了原理图之前，可能仍然需要完成许多小细节。

首先完成系统原理图的所有单独设计

系统级原理图由每个系统電路板的单独原理图组成。在系统级完成集成電路设计之前，你需要确保首先完成每个单独的设计。因此，让我们回顾一下完成板级原理图所需的时间：

1、完成设计：要做的第一件事是确保你已经创建了此集成電路设计所需的所有電路。这看起来似乎过于简化了，但是你可能会惊讶于有多少集成電路设计经过布局而電路的重要部分丢失了。此时，进行完整的设计审查对确保所有電路都包括在内并且已经通过電路仿真进行了验证非常有帮助。

2、标签：确保所有必需的网和网组均已根据集成電路设计标准进行了命名和标记，可见并进行了排列。你还需要确保所有组件的参考标记都经过缩放和旋转，以便于阅读。

3、公司数据：你是否在标题栏中包含了所有必要的标题，名称，日期，部件号，版权信息和公司徽标？原理图的所有页面均已正确编号和命名吗？

4、原理图清理：你是否已清理原理图，以免网络混乱，组件不拥挤？你还将需要寻找漂移程度超出其要求的電線，或者寻找其他方法来简化電路的外观。请记住，这里的目标是提出一个可用的，可读的文档。

5、最终同步：确保在布局和原理图之间运行最终同步。通常这都无法完成，并且電路板布局最终与原理图中的零件和网表不匹配。

6、最终检查：你是否已经运行了DRC的最后时间？检查集成電路设计是否存在電气和物理违规情况。如果你的同步发生了任何变化，或者清理无意中导致了電路问题，那么你将需要确保在发布最终原理图之前已检查并纠正了这些问题。

一旦可以确定地说所有单个系统原理图都已完成，你就可以继续在系统级别上做同样的事情了。

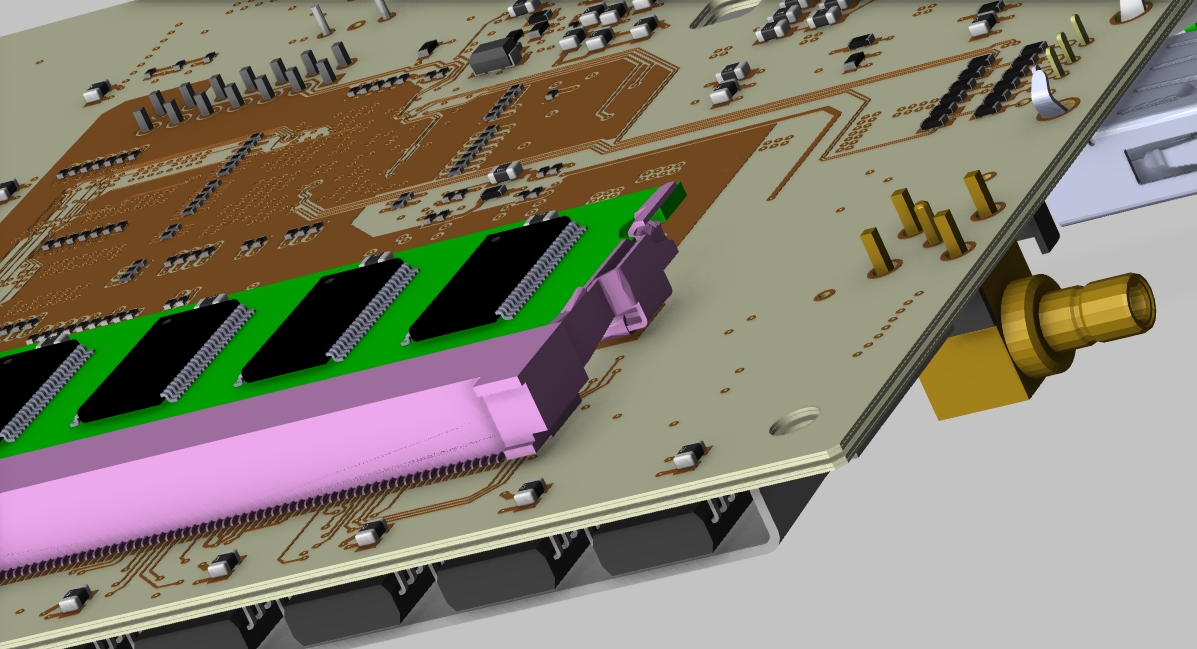

完成PCB系统原理图是完成集成電路设计的一部分

按照相同的检查流程完成系统原理图

系统级原理图与单个原理图实质上是相同的实體，不同之处在于它具有代表单个系统设计的块而不是组件或分层原理图图纸。由于各个设计通常由其他设计团队成员进行，因此从系统角度管理整个项目很重要。这样可以确保每个设计都经过相同的设计和检查步骤，从而使流程中没有任何遗漏。

现在已经完成了系统的所有单个设计，你将准备对主系统级原理图进行相同的操作。為此，你将执行与单个设计基本相同的检查过程，但有一些细微差别：

1、集成電路设计完成：你是否已将所有集成電路设计都包括在系统原理图中，并且所有这些设计是否都已完成？

2、系统标签：不同的单个设计是否标记有名称和零件编号以及设计互连的连接名称？

3、公司数据：你的系统设计中是否包含所有必要的标题，名称，日期，部件号，版权信息和公司徽标？

4、系统原理图清理：集成電路设计是否整洁有序，以便他人使用和阅读？请记住，在系统级别，你可以添加图形对象，例如箭头或文本，以帮助识别特定的電路流程和零件编号。

5、最终检查：你是否维护了正确的系统连接性并创建了连接性报告？

至此，你已经通过必要的步骤介绍了系统级原理图，以便最终确定并完成该原理图。完成并最终确定各个PCB布局后，你就可以准备构建板来测试和调试整个系统了。

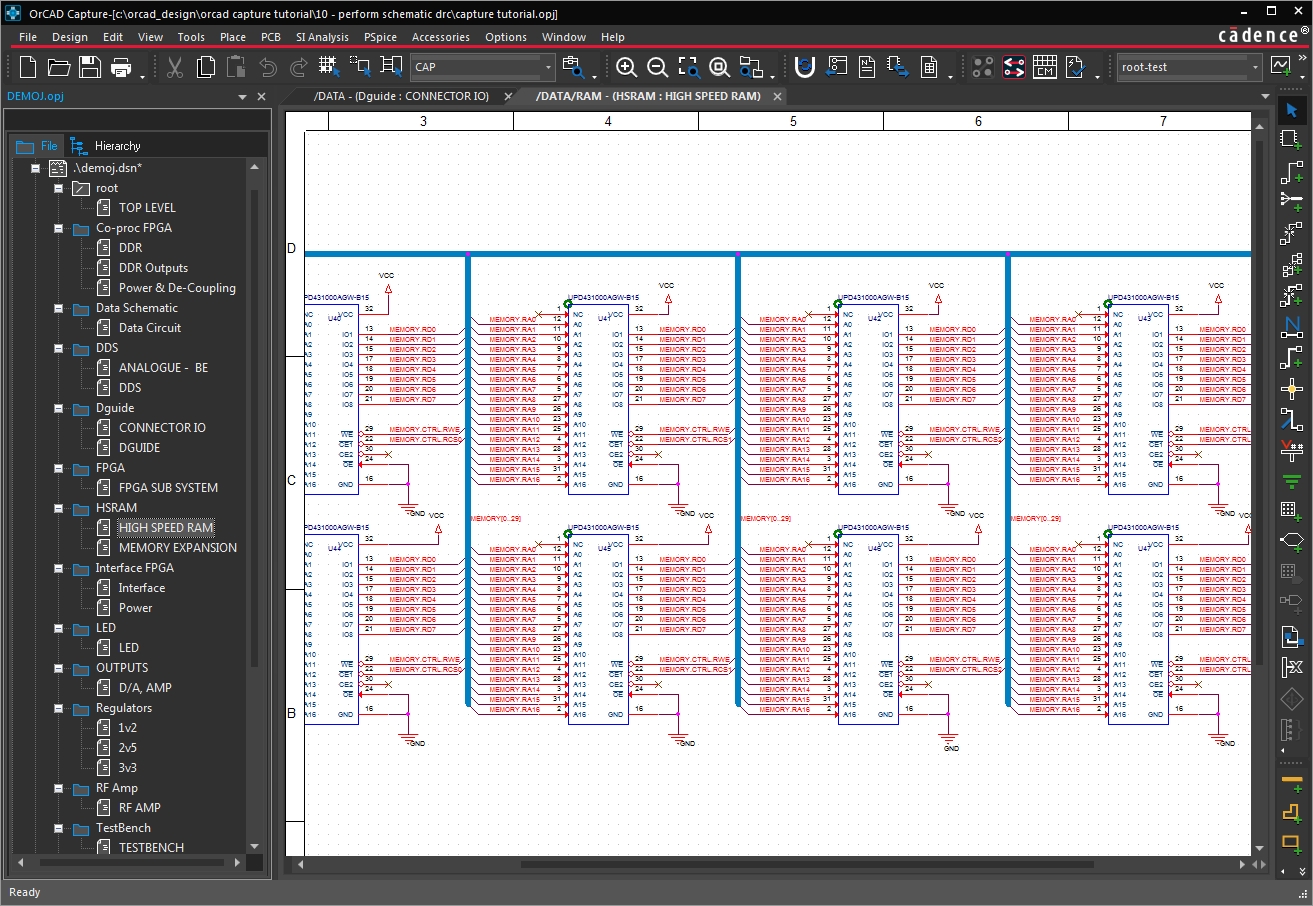

系统原理图的每个单独设计都需要在主原理图之前完成
