ESC PCB设计审查

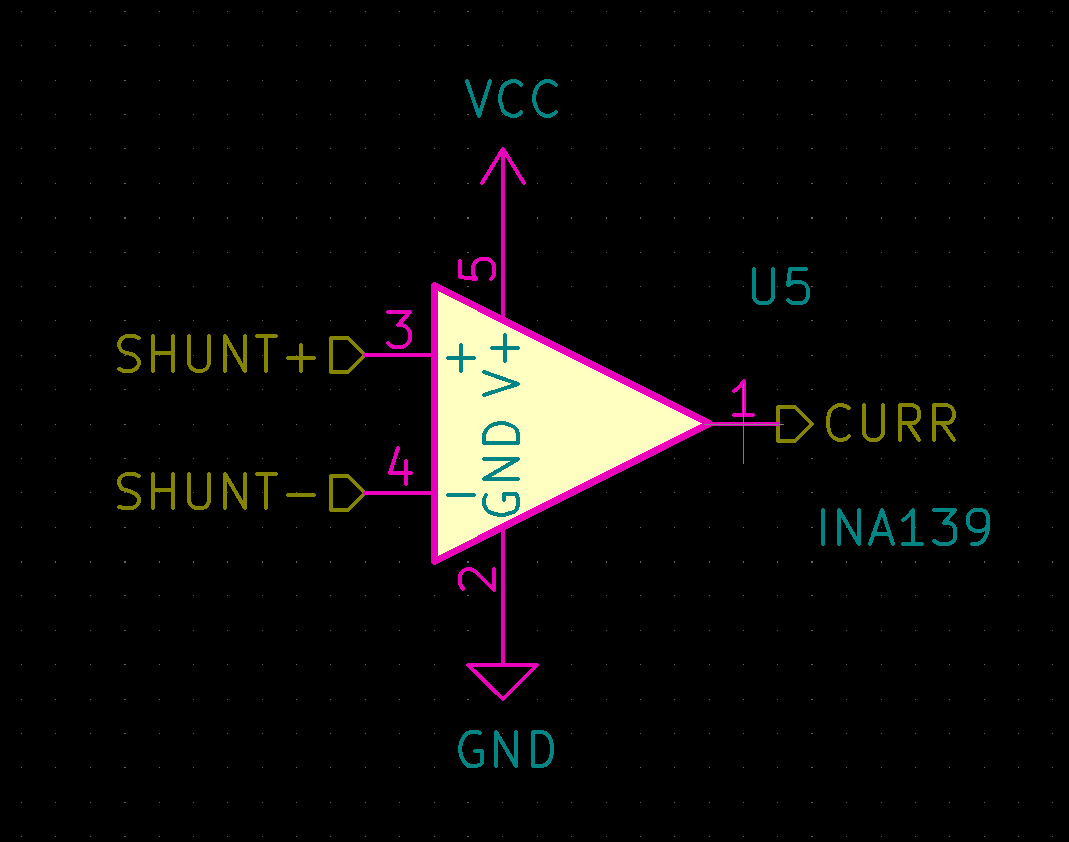

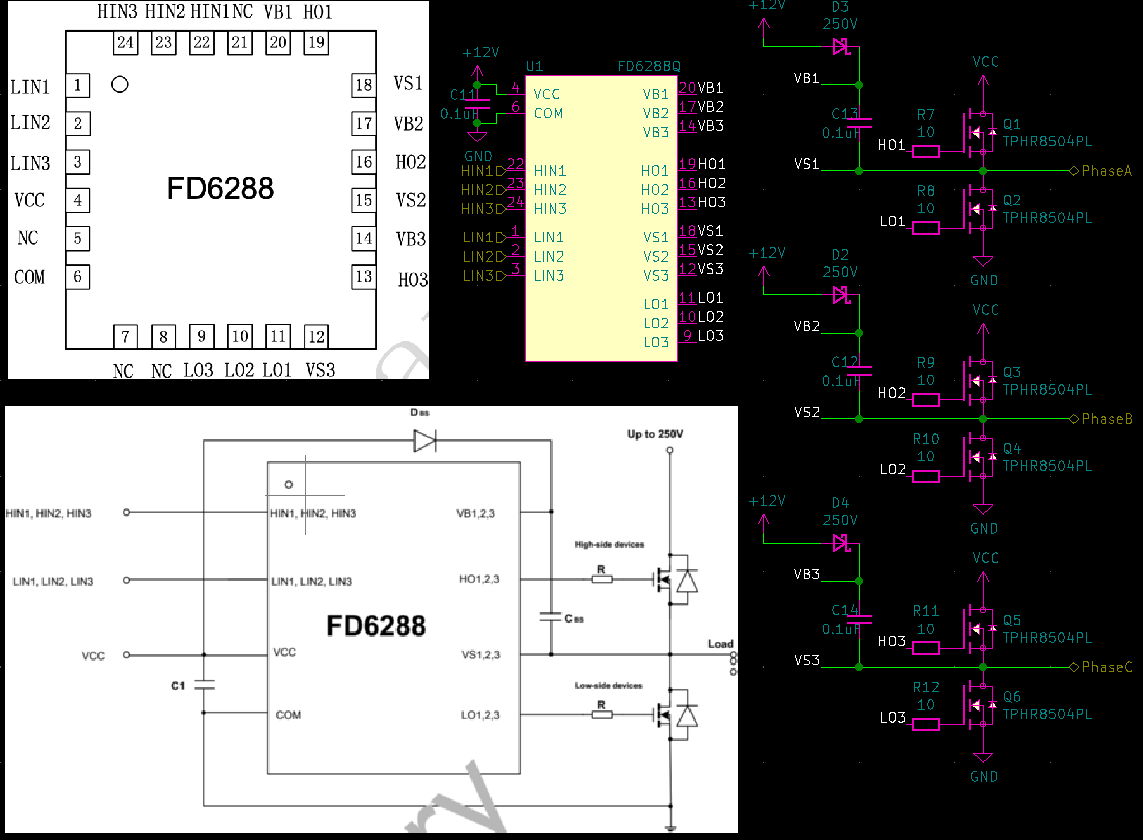

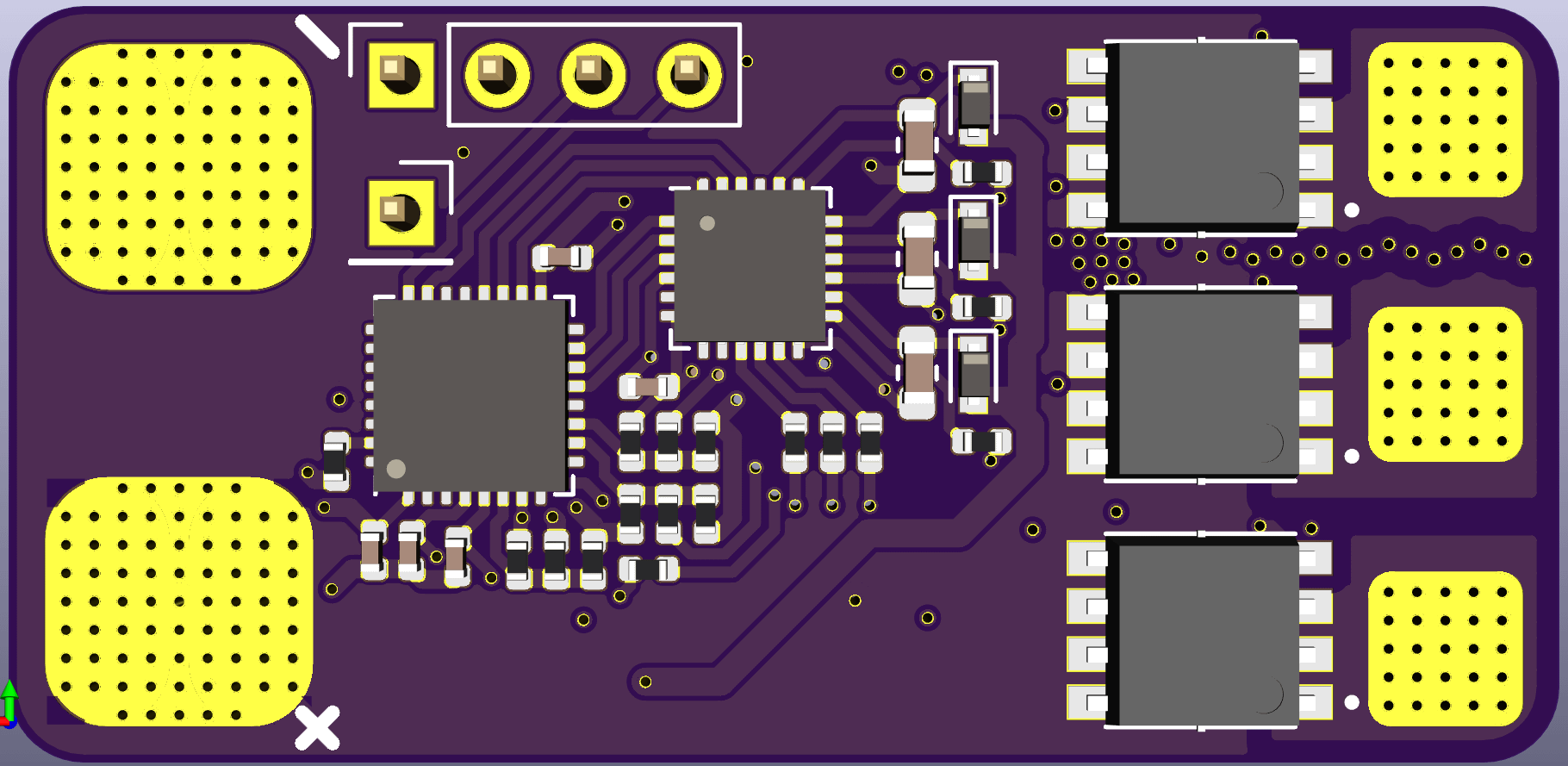

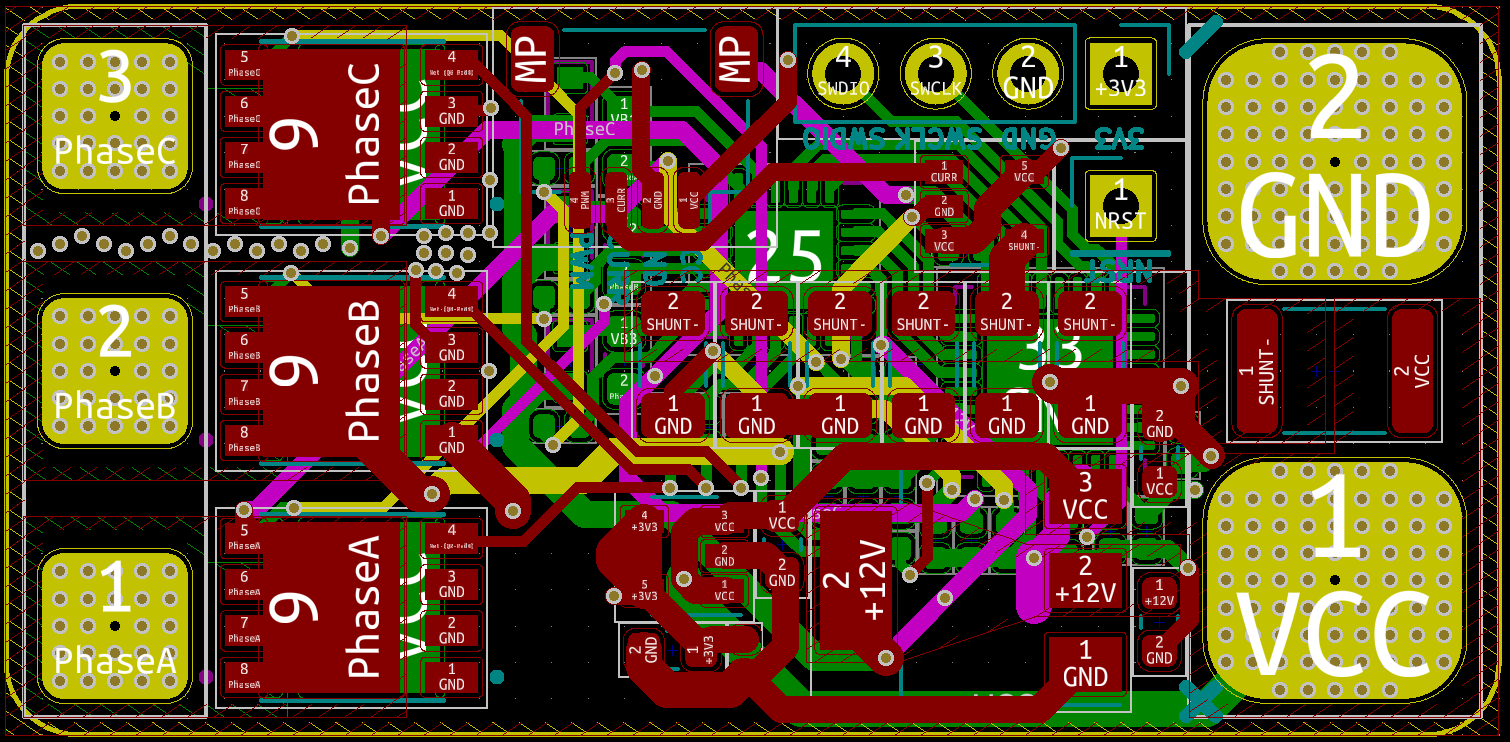

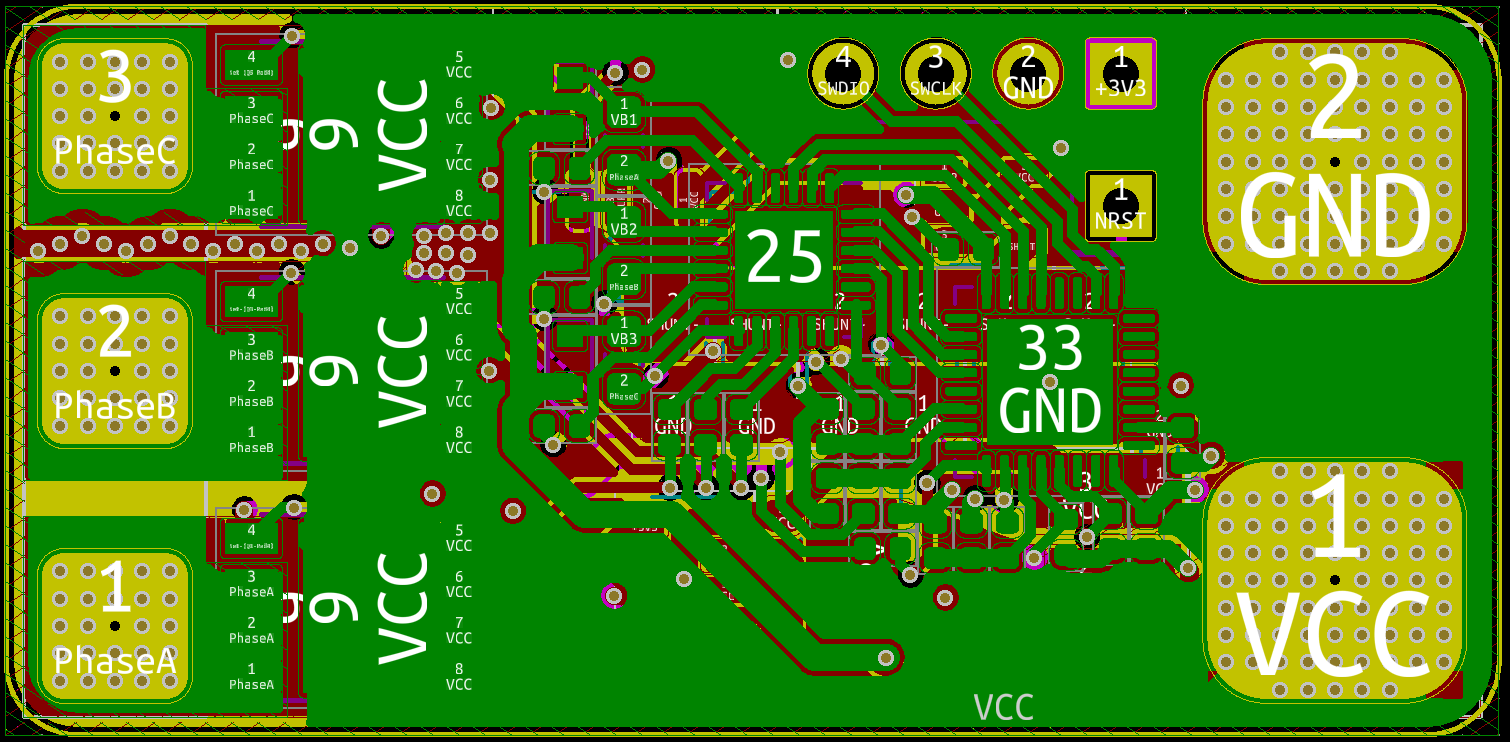

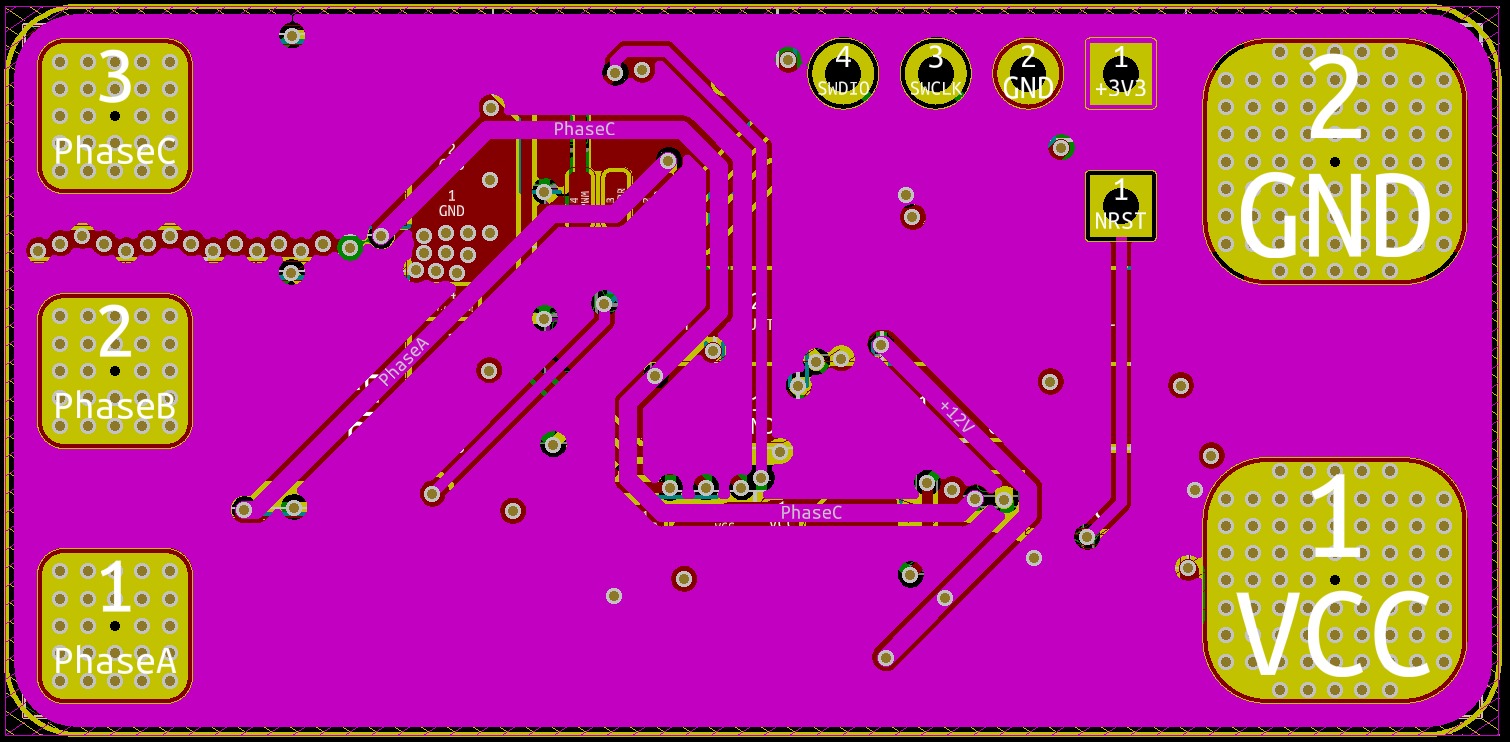

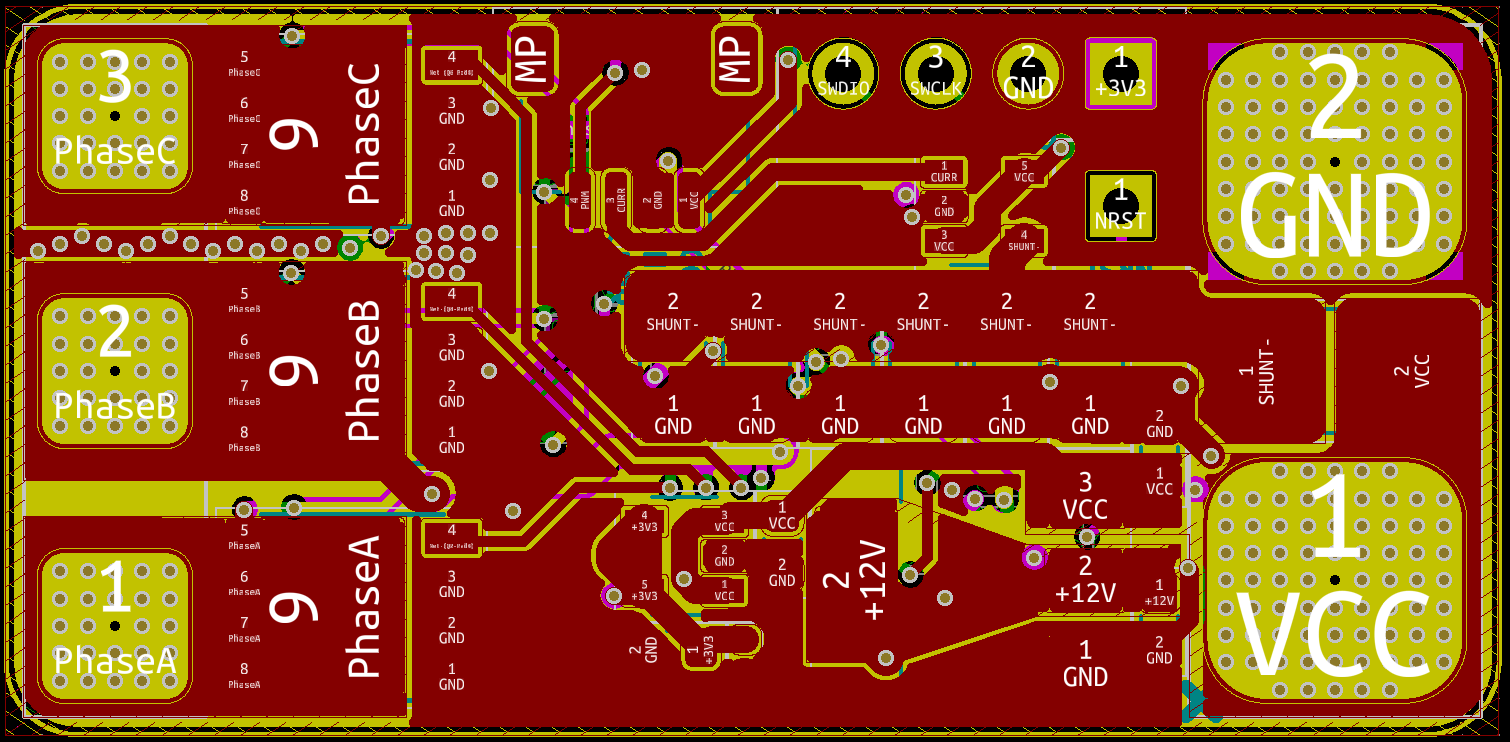

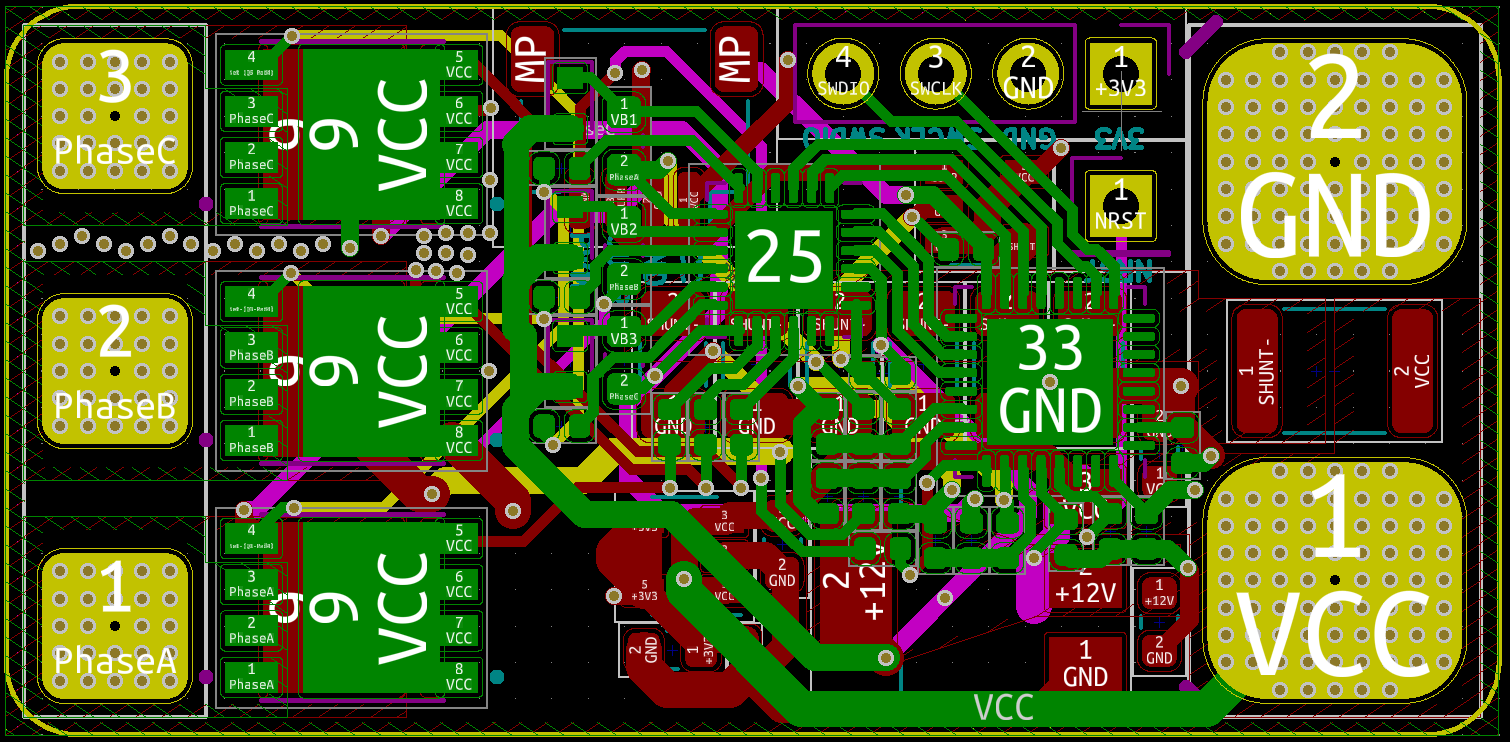

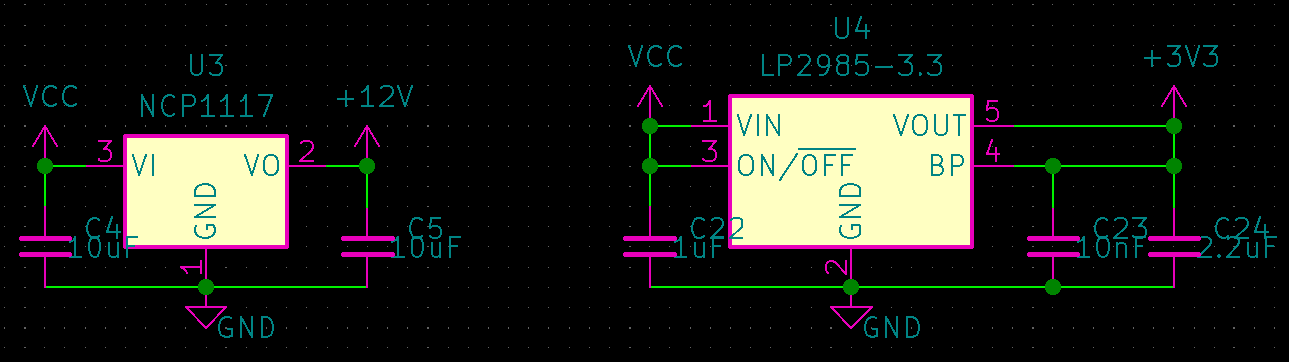

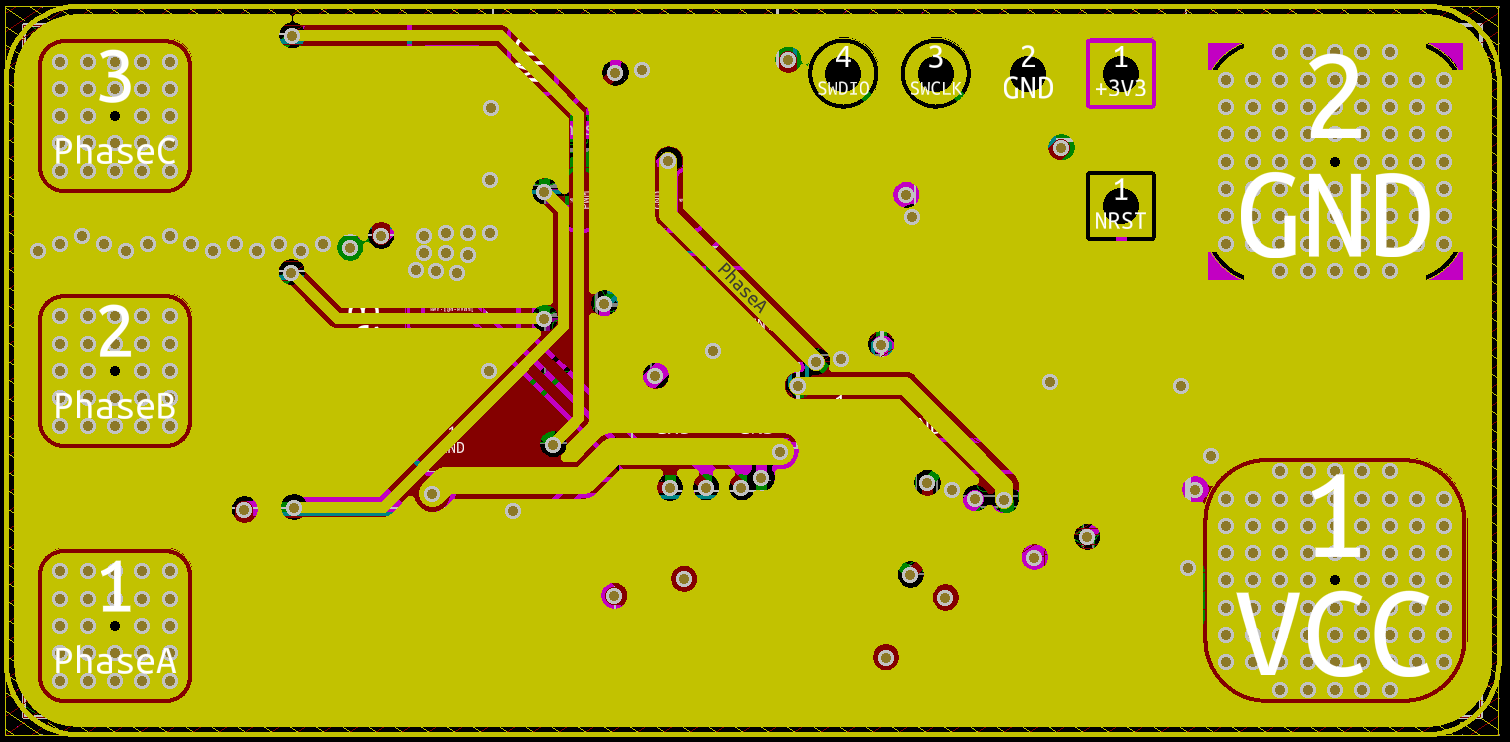

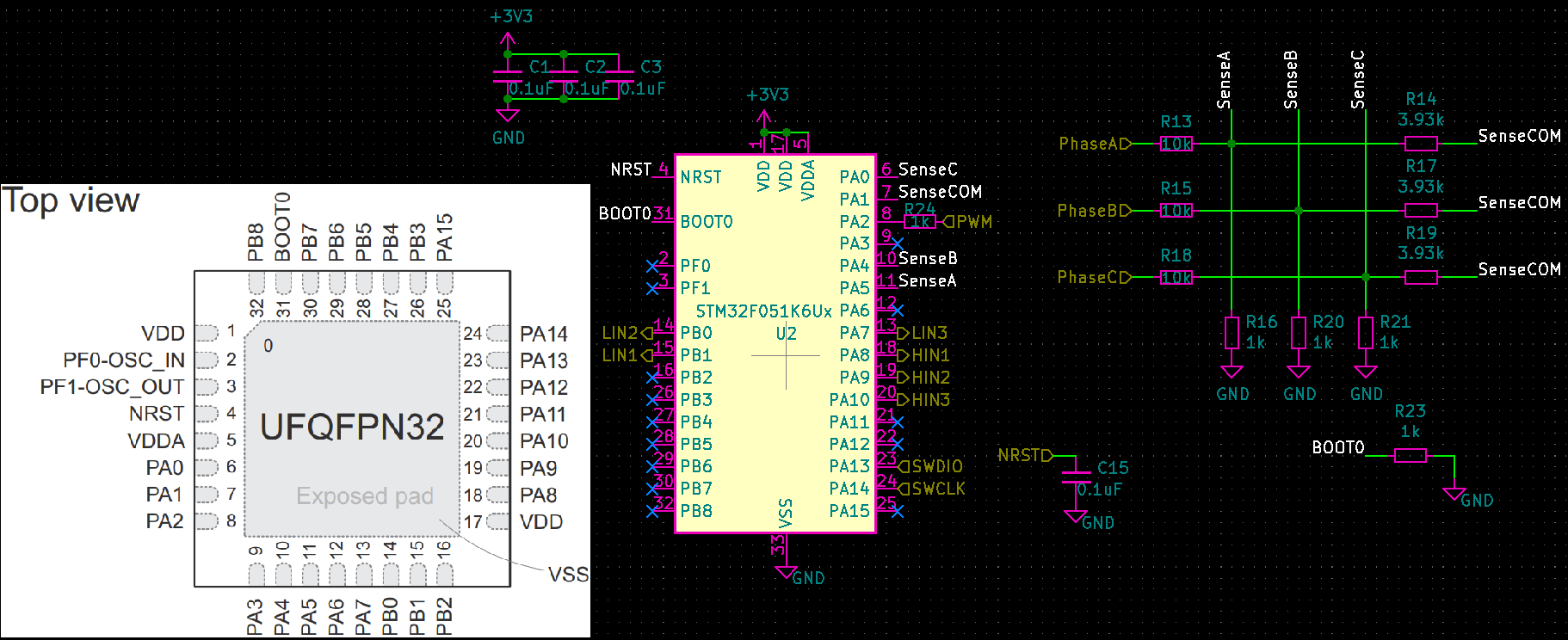

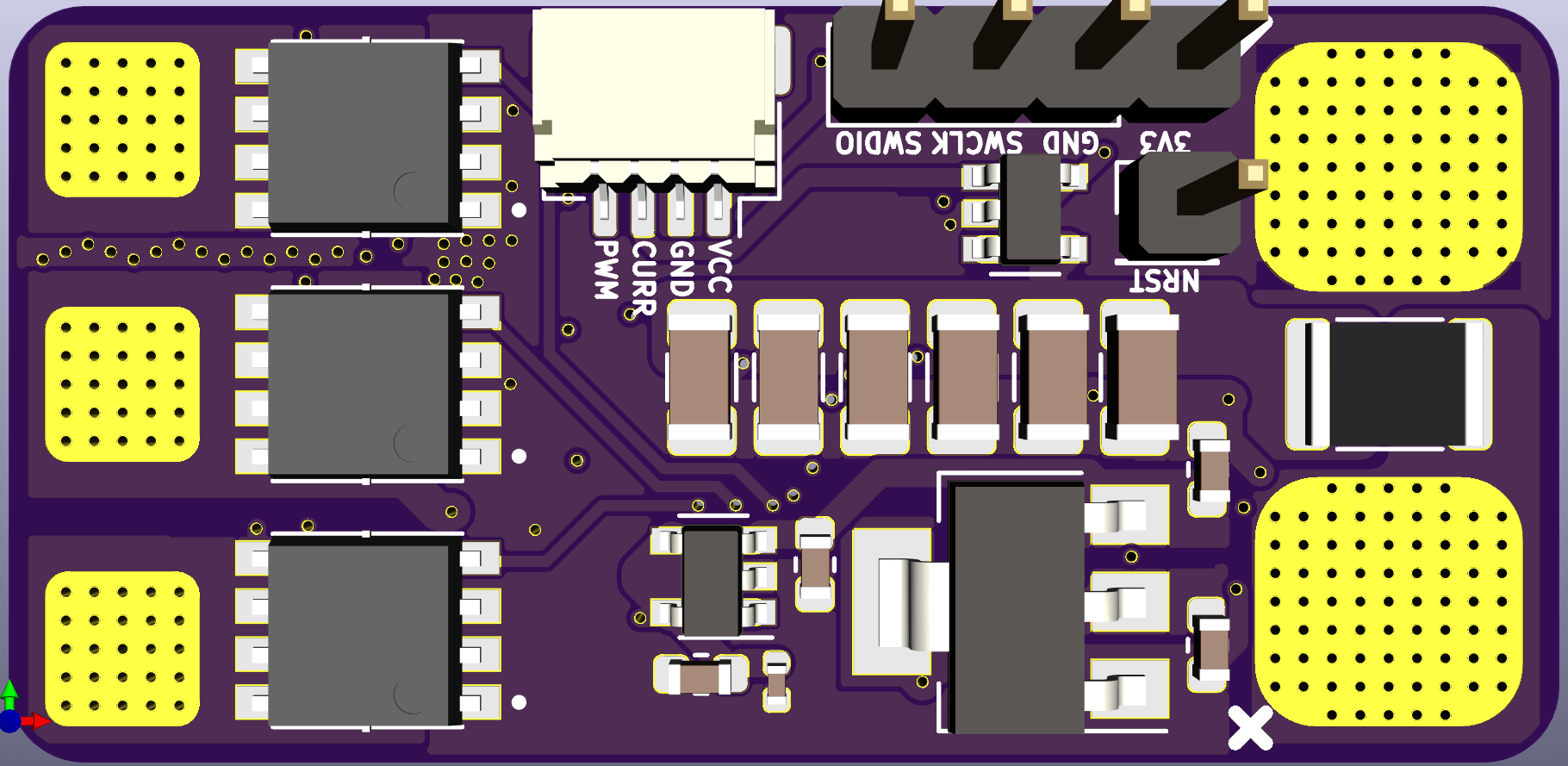

这是我為電调制造PCB的首次尝试。它使用了STM32F051 MCU，FD6288Q FET驱动器和TPHR8504PL FET，它们在许多用于四轴飞行器的BLHeli-32 ESC上都是常见的。我希望您可以看看我的原理图以及PCB设计，并让我知道您是否有任何建议或反馈。我最担心的是FET的走線宽度是否足够大，以至于電路板不会在大電流下爆炸。我也不是100％肯定電流传感器是否可以工作，但我认為应该可以。
寻找任何和所有反馈。我已经為飞行控制器制作了一块可以工作的PCB，这实际上是我过去在電路设计方面唯一的经验。
