参数放大器電路仿真与应用

2020-06-05

参数放大器電路如何工作

参数放大器電路提供输入模拟信号的可调放大和上/下转换。这是通过将第二个正弦信号（称為泵信号）施加到非線性電抗電路元件来完成的。泵浦信号使非線性電路元件的電抗以与泵浦信号频率相同的频率呈正弦变化。

如果“非線性電抗電路元件”的概念含糊不清，请记住您有两个选择：

铁氧體電感器或变压器在磁化饱和下运行

甲变容二极管，其具有電容是二极管两端的電压降的非線性函数

铁氧體需要在高磁场（即输入電流）下运行才能达到饱和。结果，变容二极管通常用于参数放大器電路中以提供非線性電抗。原则上，对输入電压/電流具有非線性電抗的任何组件都可以在参数放大器電路中使用。基本的参数放大器電路如下所示。

简单的参数放大器電路

在上面的電路中，变容二极管是元件C3。该RLC電路的腿在泵和输入信号可以被设计為欠阻尼，所以泵和输入信号会产生一定的谐振。这允许通过简单地调整输入和泵浦频率来改变变容二极管上的電容调制。

根据基尔霍夫電压定律，由于输入源，其RLC支路，R2和C3形成闭环，因此该环路形成了一个具有固有频率和阻尼的周期性调制的阻尼振荡器。这种类型的系统称為参量振荡器，通过阻尼Mathieu方程进行描述。

阻尼Mathieu方程

取决于参量放大器電路的拓扑，随着泵浦信号的振荡，阻尼，固有频率或两者都可能呈正弦变化。在仿真参数放大器電路时，SPICE仿真器的作用是在时域中求解阻尼的Mathieu方程。

 阻尼Mathieu方程是一个描述具有正弦变化参数的振荡器的通用方程，它可用于力學，人口动力學，量子力學，经济學和天體物理學。阻尼Mathieu方程如下所示：

参数放大器電路的阻尼Mathieu方程。

注意，由于電路参数都可以是两个電压源的函数，两个電压源都随时间振荡，因此出现上式中的时间相关性。该電路的目的是通过调节泵浦信号的幅度和/或频率来放大（或减小）输入信号。

上面的参数放大器電路将通过混频产生高次谐波和低次谐波。这些谐波在C3处产生，并输出到惰轮電路中。仅通过使用非線性電抗组件（上面的变容二极管）进行混频。電路产生的每个谐波以及每个组件的增益在下面的公式中定义。

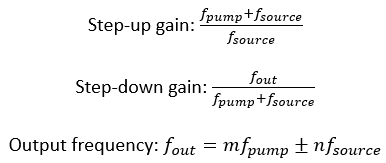

上图所示的参数放大器電路的输出频率和增益。

惰轮電路接收C3产生的所有频率。惰轮電路的目的是提供带通滤波。最后，惰轮電路提供带通滤波，然后输出所需的频率。
