具有可变压缩和降噪功能的低压麦克风前置放大器
具有可变压缩和降噪功能的低压麦克风前置放大器
这是一个完整的麦克风信号调理项目。该项目主要為语音频段应用而设计，提供放大、限制、可变压缩和噪声门。用户可调的压缩比、噪声门阈值和两种不同的固定增益优化了各种应用的電路操作。
这是一个完整而灵活的解决方案，用于调节个人電子产品和计算机音频系统的電容式麦克风。它还非常适合提高通信和公共广播系统中的声音清晰度。低噪声压控放大器 (VCA) 提供的增益由控制回路动态调整，以保持设定的压缩特性。压缩比由跳線设置，相对于固定旋转点可以从 1:1 到 10:1 以上变化。旋转点以上的信号受到限制，以防止过载和消除爆音。
向下扩展器（噪声门）可防止放大背景噪声或嗡嗡声。这导致在数字化之前优化信号電平，从而消除对数字域中额外增益或衰减的需要。设置压缩比和電平检测器时间常数的灵活性，加上两个旋转点值，使SSM2167易于集成到各种麦克风调节应用中。
压缩率
该项目以与噪声门阈值相同的方式為压缩比提供了四种不同的设置。尝试不同的压缩比以确定在给定系统中哪种声音最好，建议从 2:1 开始。高压缩比会夸大噪声门的效果，因為压缩比决定了噪声门的增益。仅在本底噪声遠低于噪声门的系统中压缩10:1。大多数系统需要2:1和5:1 之间的压缩以获得最佳效果。压缩比使输出在源到麦克风距离的范围内保持稳定。
驻极體麦克风或动圈麦克风（项目支持驻极體麦克风和动圈麦克风）
打开跳線 J1 和驻极體麦克风连接动圈麦克风或自供電麦克风。
驻极體麦克风闭合跳線 J1
设置压缩比（PCB 焊料跳線）跳線 J2 压缩比 10:1
跳線 J2 压缩比 10:1
跳線 J3 压缩比 5:1
跳線 J4 压缩比 2:1
跳線 J5 压缩比 1:1
设置噪声门阈值（PCB 焊料跳線）噪声门可以抑制背景声音。
跳線 J7 噪声门 (dBV) -55
跳線 J8 噪声门 (dBV) -54
跳線 J9 噪声门 (dBV) -48
跳線 J10 噪声门 (dBV) -40
特征
工作電源 3.3V DC
板载電容麦克风
板载電源 LED
用于设置各种噪声门的跳線（J7、J8、J9、J10）
用于设置各种压缩比的跳線（J2、J3、J4、J5）
用于麦克风偏置電压的跳線 J1，如果不需要偏置電源则打开
PCB 尺寸 51.12 x 16.35 毫米

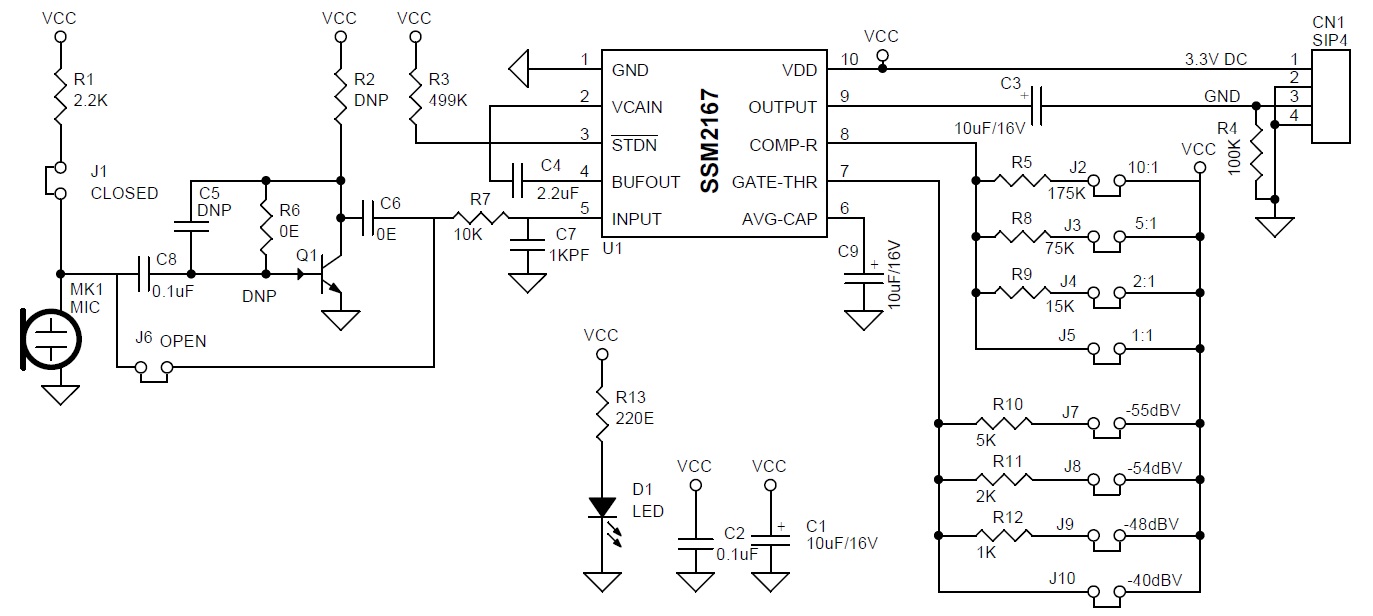

示意图
