CMOS反相器中的噪声容限会影响性能吗？

2020-05-21

设备或组件可以保持在可接受的范围内，则功能，性能和生命周期都会增加。如果设备或组件要保持在可接受的范围内，则必须首先了解这些限制是什么。举个例子，我的一位同事无法理解為什么他与電容器串联的保险丝反复失效。

经进一步审查，罪魁祸首是建议保险丝的安培数（裕度）贴错标签。事实证明，该板显示20安培，但建议的安培数為40安培。他通过研究原理图发现了这一发现。利润和对它们的遵守在功能，性能和耐用性中起着至关重要的作用。这包括CMOS反相器中的噪声容限。

噪声裕度和CMOS特性

在電气工程领域，可以代数地将无噪声的最坏情况下的输入電平代数加到不引起输出電压偏离允许的逻辑電压電平的外部信号的最大電压幅度称為噪声裕度。在通信系统工程领域，我们通常以分贝（dB）為单位测量噪声容限。

此外，我们将噪声容限定义為信号超过最小可接受量的比率。关于数字電路，噪声容限是信号超过产生“ 1”或“ 0”所需的阈值的量。

CMOS代表互补金属氧化物半导體。其制造过程包括使用互补且对称的p型和n型MOSFET对来实现逻辑功能。该技术正用于IC（集成電路）芯片，微控制器，CMOS BIOS，微处理器，存储芯片和其他数字逻辑電路的构造中。

我们还可以发现CMOS技术在诸如数据转换器，RF電路，高度集成的收发器（通信）和图像传感器等模拟電路中的使用。总體而言，CMOS器件的两个基本特征是低静态功耗和高抗噪性。

由于一对MOSFET始终处于关断状态，因此串联组合仅在开关状态（开和关）时瞬间消耗大量功率。结果，CMOS器件产生的热量通常比其他形式的逻辑（例如TTL）产生的热量少，即使它不改变状态，该逻辑通常也具有恒定電流。

CMOS反相器的特性

CMOS技术轻松集成到芯片逻辑和VLSI芯片中。此外，它们以较高的速度运行，同时保持极少的功率损耗特性。此外，CMOS反相器提供了出色的逻辑缓冲功能，因為它的高和低噪声容限同等重要。

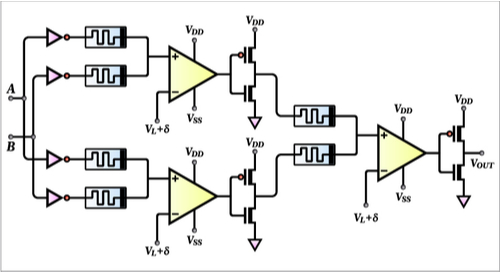

现在，让我们仔细看一下CMOS反相器的工作原理及其特性。首先，CMOS反相器包含连接到漏极和栅极端子的PMOS（p型）和NMOS（n型）晶體管。而且，它在PMOS源极端子上包含電源電压（VDD），并在NMOS源极端子上包含接地。最后，它具有到栅极端子的VIN连接和到漏极端子的VOUT连接。请记住，CMOS反相器在其设计中没有使用電阻，因此与标准電阻MOSFET反相器相比，它具有更高的功率效率。



参考上面的CMOS反相器图，由于CMOS器件输入端的電压在5伏和0伏之间变化，因此PMOS和NMOS的状态将相应地不同。因此，如果将每个晶體管建模為一个由VIN激活的简单开关，那么毫无疑问，我们可以看到CMOS反相器的功能。

CMOS反相器中的噪声裕度

现在，对于纯数字反相器，由于存在一定程度的電容，它们不会立即从“ 1”（逻辑高）切换到“ 0”（逻辑低）。当逆变器从逻辑高電平过渡到逻辑低電平时，会有一个不清楚的區域，在该區域中我们无法考虑電压是低还是高。正是在这一时刻，我们认為这是我们的噪声余量。

我们必须考虑两个噪声容限，它们分别是：高噪声容限（NMH）和低噪声容限（NML）。逻辑高電平的驱动设备的最小電压输出（VOH min）必须大于逻辑高電平的接收设备的最小電压输入（VIH min）。由于导線上存在噪声，因此驱动设备输出端的逻辑高信号可能会以较低電压到达接收设备的输入端。

因此，逻辑高電平的噪声容限NMH =（VOH min – VIH min）是您仍然可以正确接收逻辑高電平信号的容差范围。对于噪声容限，我们可以说相同，对于逻辑低電平，NML =（VIL max – VOL max），这规定了線路上逻辑低電平信号的容限范围。噪声容限越小，表明電路对噪声越敏感。



噪声容限是设计容限的标准，可以在特定条件下建立适当的電路功能。噪声源可以包括電源，运行环境，電场和磁场以及辐射波。片上晶體管的开关活动也会产生不希望的噪声。因此，為了在特定的噪声条件下提供适当的晶體管开关，電路的设计必须包括这些特定的噪声容限。
