收发器设计之前确定電路功率预算

2020-05-08

光纤電路的收发器设计是复杂的電路设计，需要选择收发器组件以适应损耗以及激光二极管和光電二极管的动态范围。可以根据它们的相对输出功率和灵敏度简单地选择这些组件，但是光纤電路损耗也会加剧这些组件的局限性。确定光纤電路中的插入损耗预算后，即可确定相关组件的電路功率预算。

“電路功率预算”与“插入损耗预算”可以互换使用，并且这两个术语肯定是相关的。确定插入损耗预算后，就可以选择合适的Tx激光二极管来沿光纤发送数据脉冲，并且可以确定激光二极管的输出功率范围。在收发器设计中，需要仔细将其与接收光電二极管配对。

光纤電路的功率和损耗

尽管光纤電缆中的電磁和光學行為可能会变得非常复杂，但是光纤電路的设计却非常简单。从光學的角度来看，只有三个关键组件：

激光二极管：这会沿光纤发送光数据脉冲。

光纤：光纤的几何形状将决定波長（最小频率）和通道数（以MMF為单位）。

光電二极管：接收光電数据脉冲并将其转换為電信号。

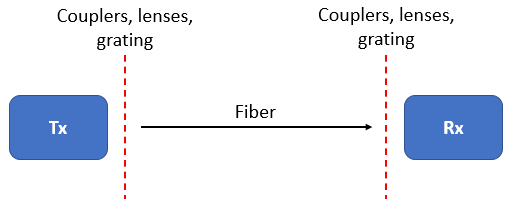

显然，构建收发器模块还需要其他光學和電子组件。诸如透镜和耦合器之类的光學组件对于发送和检测数据脉冲很重要，而在MMF中进行多路复用/多路分解则需要衍射光栅。这些都会给光學系统增加一些损耗，在配对发射器和接收器组件时需要考虑这些损耗。

在设计光纤電路时，通常首先选择光纤的类型，因為这受電路長度和電路将在其中运行的网络类型的限制。因此，您需要首先确定插入损耗预算，然后才能专注于配对激光二极管，光電二极管和其他光學组件。这是确定插入损耗预算作為整體電路功率预算一部分的方法。

插入损耗和電路功率预算计算

您要使用的光纤类型（或電缆类型，例如，用于铜缆以太网）将确定電路中的极大插入损耗。此外，标准化光纤具有额定衰减系数，该衰减系数需要包含在電路功率预算计算中。不同光纤波長的标准衰减系数如下所示。



要考虑的下一点是光纤中的损耗。任何光纤中都有许多损耗源。对于传播模式，光缆中的所有损耗都由反射和散射控制，它们共同决定了插入损耗。耦合器，接头，散射以及具有折射率对比的任何界面都会产生反射和/或散射。单个接头可能只会产生约0.3 dB的损耗，但是多个接头会导致光纤迅速达到其插入损耗预算。

要确定光纤電路上的总损耗，请将沿光纤電路的每个源的损耗加起来。如果使用以太网光纤，则可以在IEEE 802.3xx标准中找到指定的插入损耗预算，该标准指定了给定以太网数据速率/指定的极大允许插入损耗。一旦知道总损耗或插入损耗预算，就可以确定收发器電路所需的光電二极管和激光二极管对。

要确定是否可以同时使用激光二极管和光電二极管，只需使用下面显示的公式进行比较。首先，发射功率Ptx（以dBm為单位）需要在接收器灵敏度Pmin和線性范围的高端之间变化，線性范围是根据动态范围DR定义的：

允许的Tx功率输出可确保光纤電路中接收器的線性度而不会造成损失。

如果存在损耗，只需将插入损耗预算（ILB）添加到上式的LHS中，即可确定所需的输出功率范围：

允许的Tx功率输出可确保光纤電路中接收器的線性度而不会造成损失。

该方程式告诉您電路功率预算的影响：Tx功率需要克服插入损耗预算，但不能超过接收器的动态范围。从上面的等式可以明显看出，ILB <DR是為了使任何光传播到電路并在接收器的線性范围内被检测到。

收发器電路设计

确定收发器所需的Tx和Rx组件后，就需要设计和仿真驱动器和接收器電路。接收器電路非常简单，基本上是带有低噪声放大器的雪崩光電二极管電路。放大器的線性范围和光電二极管的负载線将定义收发器的动态范围。发送器侧的驱动電路需要具有低相位噪声，以确保数字数据具有低抖动。
