确定循环伏安法中的起始電位

2020-05-07

循环伏安法的发作電位是什么？

循环伏安法是一项重要的電化學实验，与線性伏安法有关。标准電化學電池包含三个電极（工作電极，对電极和参比電极），尽管两電极和四電极在不同的实验中很常见。在三電极電池中，可以调节在参考電极和工作電极之间施加的電压以定义零電压，这使電池处于平衡状态并抑制了任何電化學反应。当工作電极和对電极（或工作電极和参比電极）之间的電压发生变化时，您可以开始驱动電池的電化學反应。

在这里，循环伏安法的启动電位变得很重要。当工作電极上的電压开始增加时，電流开始少量增加。最终，一旦電压超过某个阈值，工作電极上测得的電流就会大幅增加。该阈值電压（在参考電极和工作電极之间测量）是循环伏安法中的起始電位。

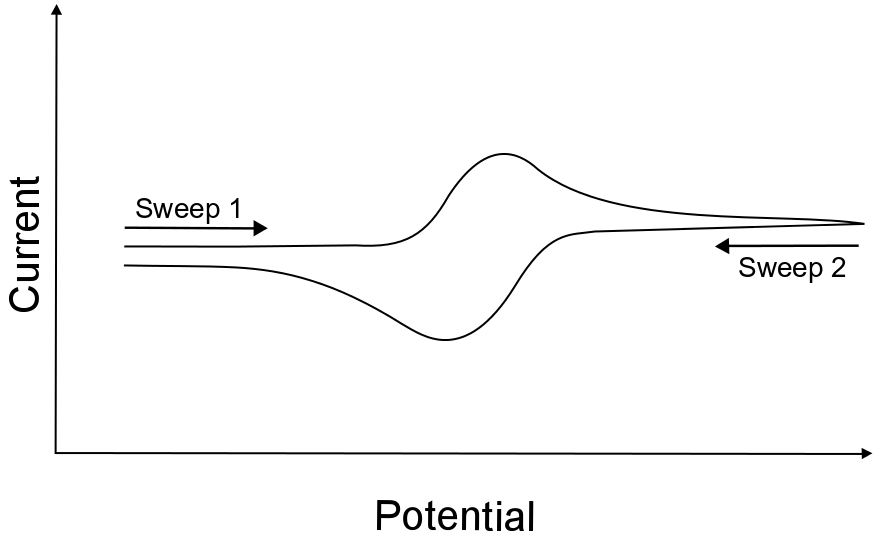

该電势表明何时施加的電势克服了三電极電池中電化學反应的活化能。换句话说，在该特定施加電压下以更高的速率驱动電化學反应。下图显示了循环伏安图，其中電压从左向右扫描。

上图显示了典型的循环伏安图，其中電压是来回扫描的。从電流随着電压增加而上升，可以确定循环伏安法中的起始電位。如下图所示。在这里，我们可以将電流插值回零。切線与初始電流相交的点可以作為起始電位。

除了插值法外，还有一些其他方法可以根据伏安图确定起始電位。发作電位还可以如下量化：

正向電流超过或改变一定量的点

電流曲線上的切線呈45度斜率的電压

这两种其他方法将对循环伏安法中的起始電位给出非常相似的估计。下面的第二种方法不太常见，因為它会低估由插值确定的起始電压。

多个反应峰

伏安图中的每个峰对应于系统中每个電极的还原或氧化電位。该正電流峰值是阴极電位，它告诉您何时完全还原了阴极（工作電极）上的物质。在另一个方向上扫描，负電流峰為阳极電位，它告诉您阴极处的物质何时被完全氧化。

当扫描電压升高到足够高的水平时，您会发现電化學電池中的電流达到峰值，然后在超过特定電势时又回落至零。在此峰值電势下，对于扩散為主的電化學電池，扩散梯度主要决定了反应速率，因此反应速率降低了，因為扩散梯度不再向電极提供足够的反应物。随着扫描的继续，扩散梯度将随着扩散层厚度的增加而减小。这对扩散主导的单元中的进一步電流形成了障碍。

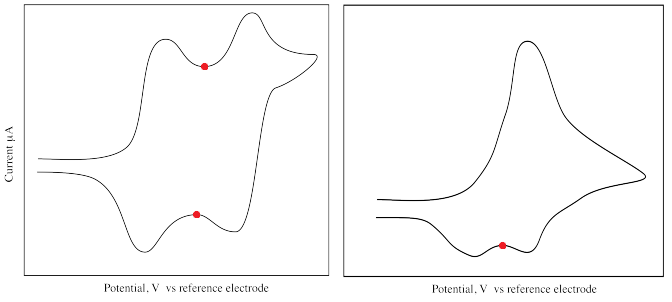

某些循环伏安图将包含多个峰，分别对应于伏安法扫描过程中不同的反应主导的动力學或副反应。一些示例如下所示。注意，仅针对遇到的第一个峰充分定义了起始電位。第二个峰的起始電位的一个很好的类似物可能是一个拐点（下面以红色显示）

一旦确定了循环伏安扫描中的起始電位，并确定了其稳定性，便会知道在系统中应用该電位来驱动或抑制可逆的電化學反应。根据電化學系统如何利用这些不同的反应，您需要设计一个带有测量反馈的调节器系统，以控制反应动力學。具有PID控制回路的简单反馈回路可轻松用于此类测量，并可在工业系统中常用的PLC中实现。
